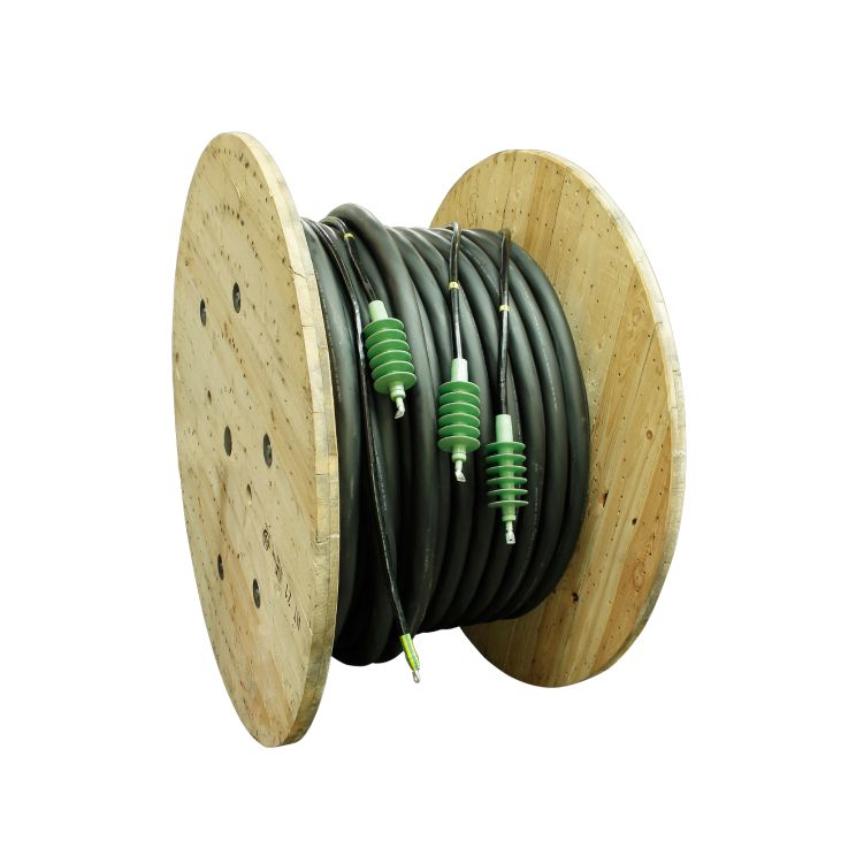

Předmontované kabely připravené k instalaci

Popis

Popis

Deskripce

Použití
Předmontované kabely s plastovou izolací pro vysoké napětí, osazené konektory a koncovkami. Lze je použít pro připojení transformátorů a rozvaděčů. Předmontované kabely vyrábíme speciálně přizpůsobené z hlediska délky kabelu a typu příslušenství. Kabely a ohebné kabely jsou montované a testované s různými průřezy vodičů a s různými koncovkami v závislosti na použití.

Ohebné kabely
Předmontované ohebné kabely, jako je NTMCGCWÖU, se používají ve stanicích s malým prostorem, kde nelze dodržet poloměry ohybu kabelů s izolací XLPE.

Díky své konstrukci

měděný pocínovaný vodič z jemného drátu
izolace z ethylenpropylenového kaučuku (EPR)
stínění z jemných drátků
vnější plášť z polychloroprenu (nehořlavý a odolný proti olejům),
mohou být tyto ohebné kabely pokládány s minimálním poloměrem ohybu ve výši pětinásobku vnějšího průměru. Z hlediska proudové zatížitelnosti v provozu a v případě zkratového proudu jsou kabely s izolací EPR téměř rovnocenné kabelům s izolací XLPE.

Kabely
Předmontované kabely typu N(A)2XS(2)Y se používají tam, kde prostorové podmínky uvnitř zařízení umožňují minimální poloměr ohybu kabelu ve výši 15násobku jeho vnějšího průměru.

Základ pro dimenzování
Při dimenzování délky předmontovaného kabelu vycházíme ze středových bodů obou kabelových příslušenství. Při udávání délky vodiče stínění uveďte také, zda má být vodič stínění vyveden na jedné nebo na obou stranách.

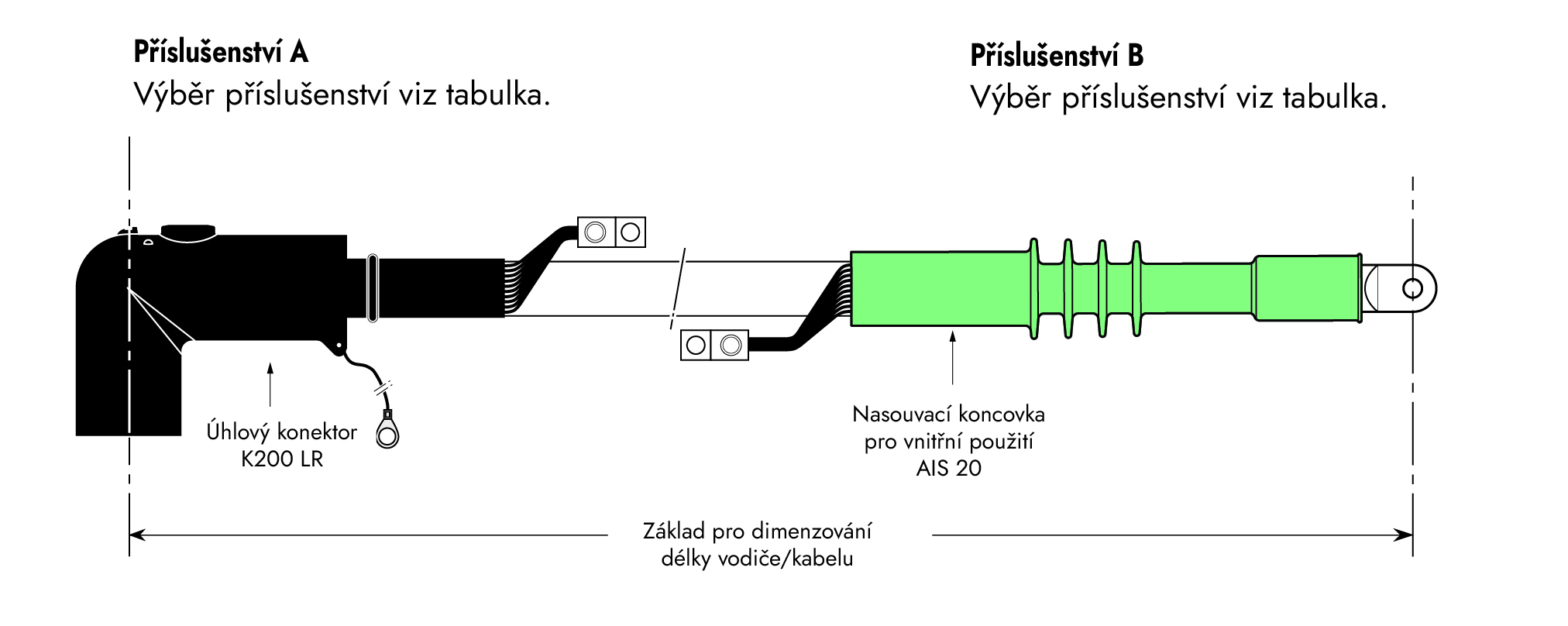

Příklad rozvržení

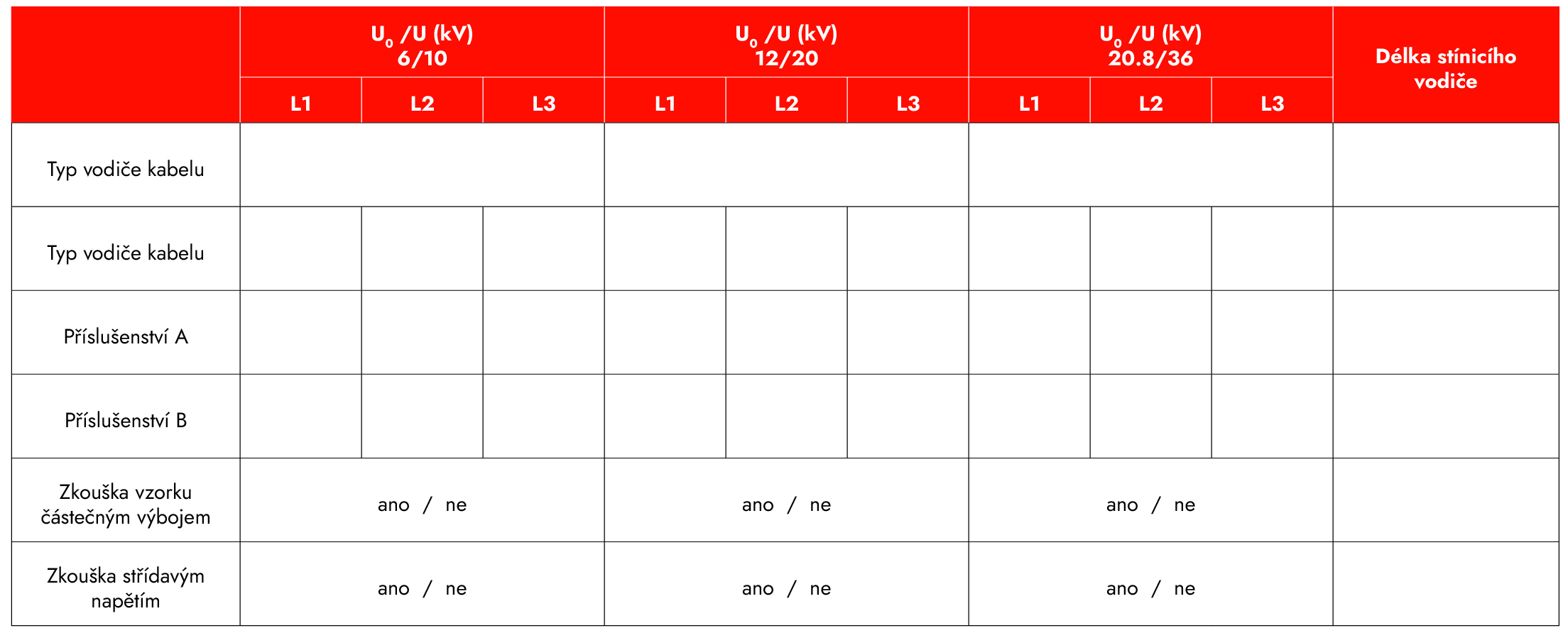

Příklad požadavku

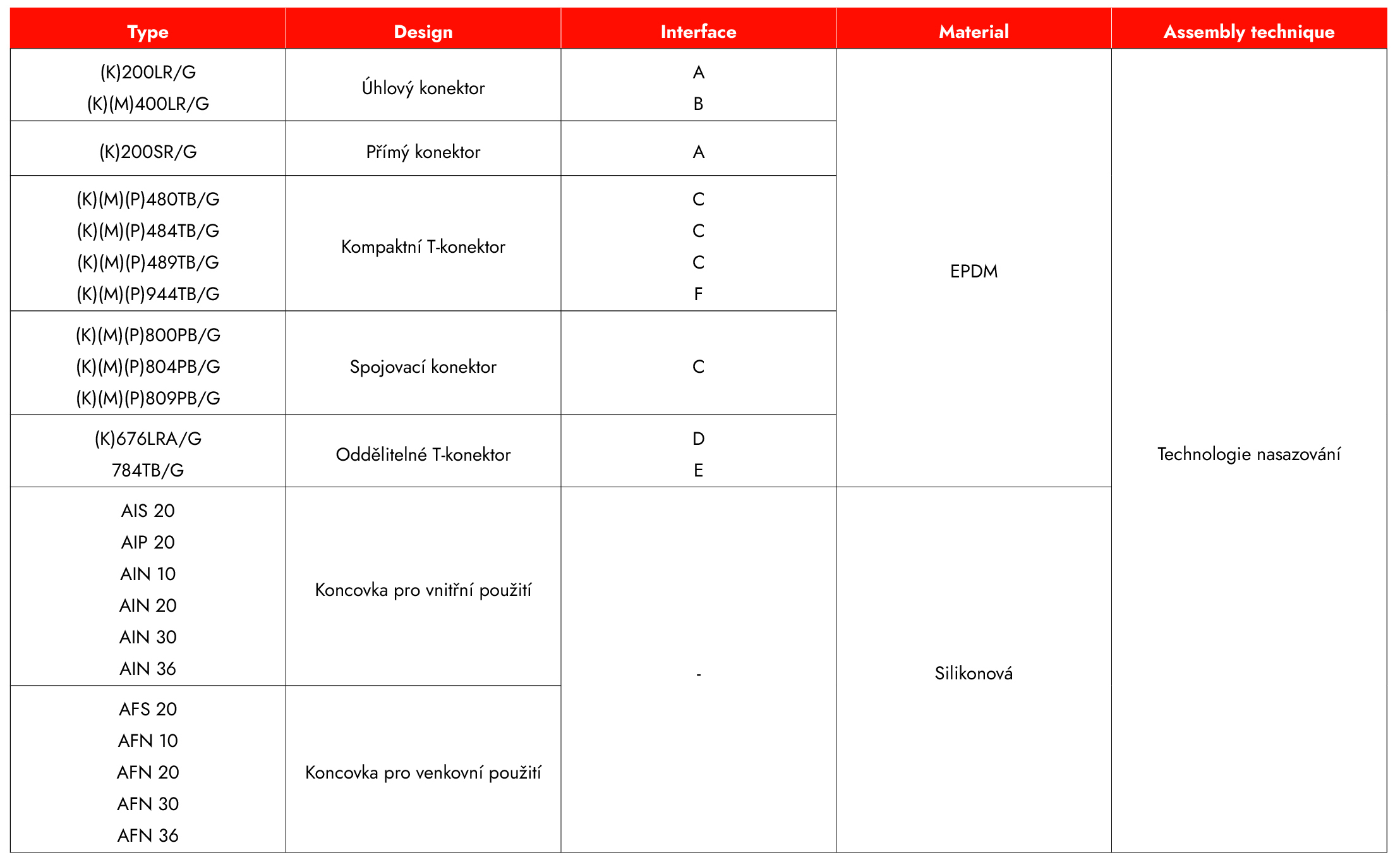

Výběr příslušenství

Technické pokyny a informace o použití (příslušenství)

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.

Hof, květen 2021
