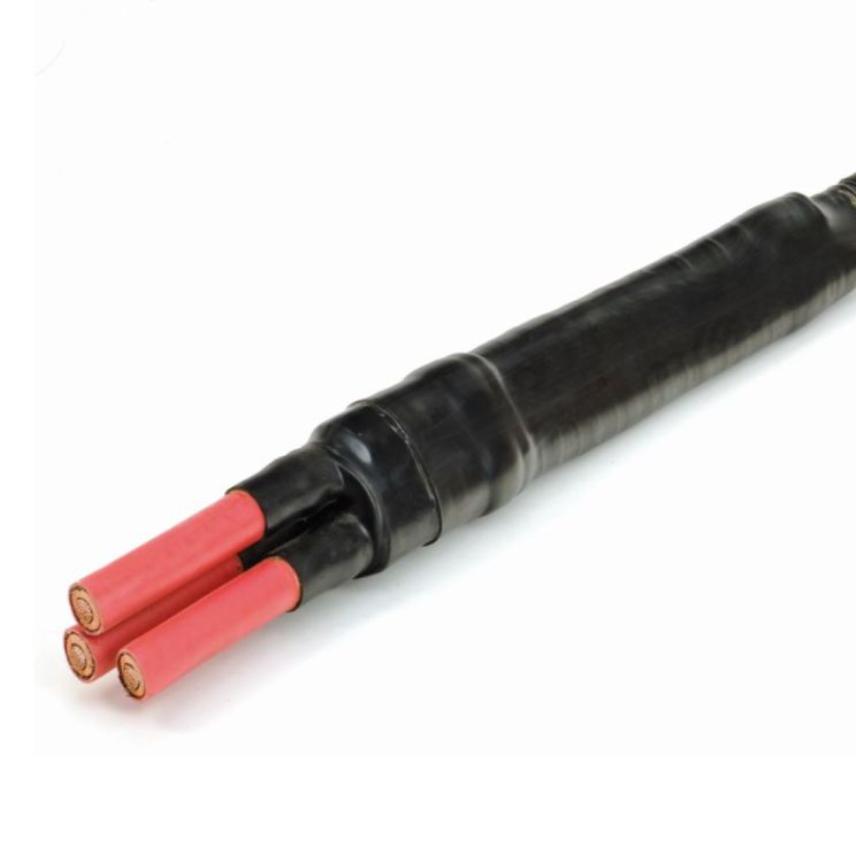

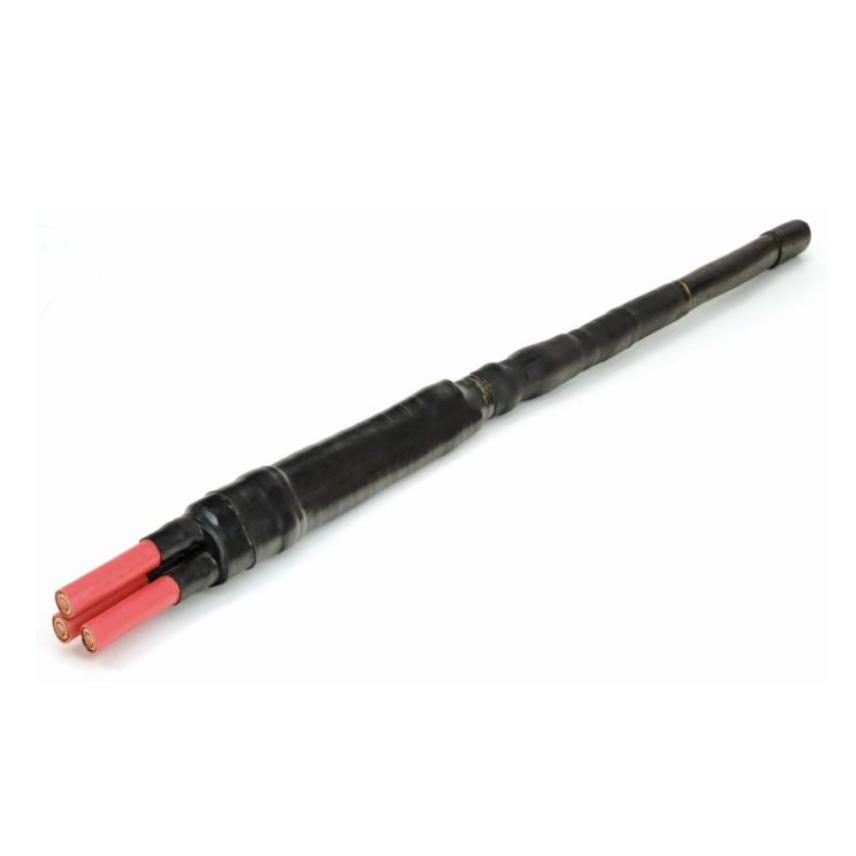

GTM3.1 – teplem smrštitelná třížilová přechodová spojka do 42 kV

1. Dvojvrstvá trubice
2. Trubice pro řízení pole
3. Ochranná trubice
4. Mastik pro řízení pole
5. Těsnicí mastik
6. Konektor pro drátky stínění
7. Mechanický konektor vodiče
8. Polovodivá teplem smrštitelná rozdělovací hlavice (17GTM3.1)
9. Polovodivá trubice (17GTM3.1)
10. Bariérová trubice
11. Teplem smrštitelná rozdělovací hlavice

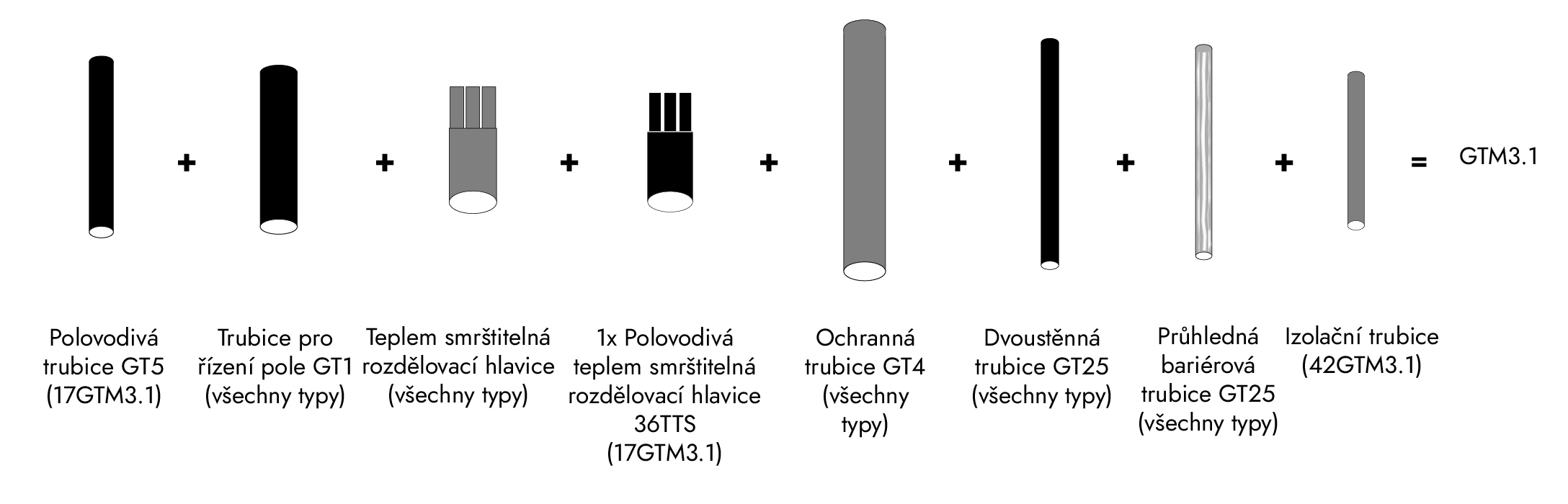

Kompletní sada spojky GTM3.1 obsahuje následující součásti.

Sada rovněž obsahuje:

+ montážní návod
+ mechanické konektory vodiče
+ mechanický konektor drátků stínění
+ válcové pružiny
+ montážní doplňky
+ měděná síťová páska

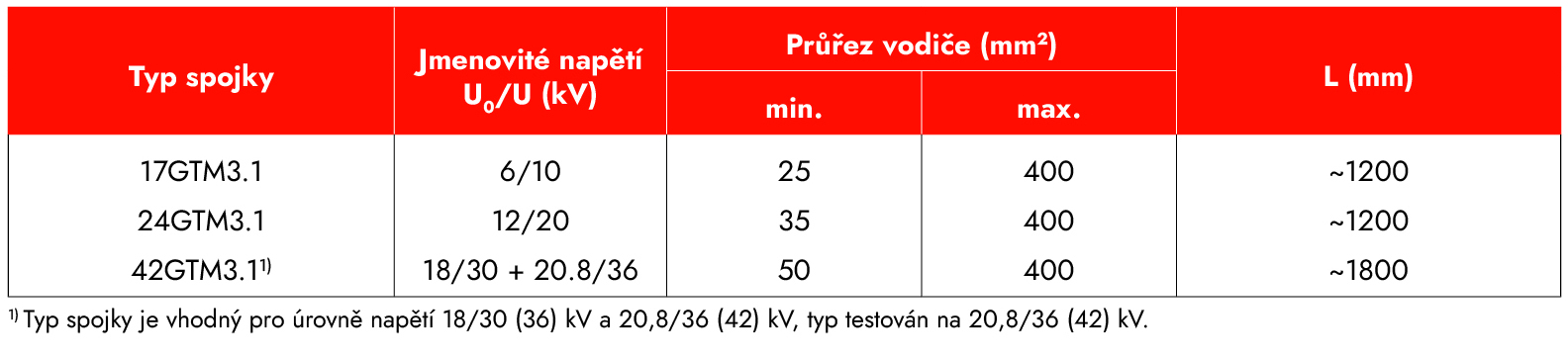

Při objednávání uveďte číslo dílu (viz tabulka).

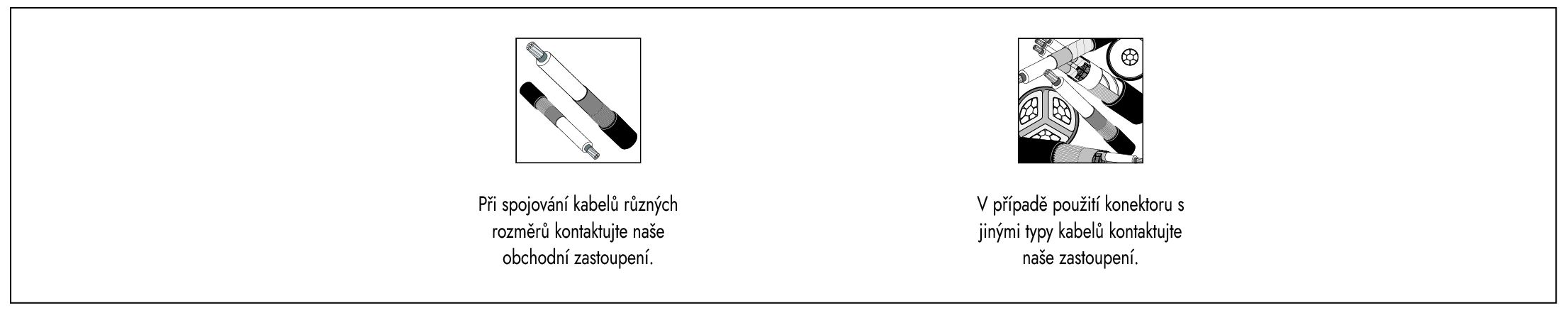

Označení objednávky přechodové spojky zvolte dle použitého typu kabelu a průměru nad izolací jádra. Přechodové spojky pro připojení různých průřezů vodičů jsou k dispozici na vyžádání. Přechodové spojky pro kabely H 12/20 (24) kV a 18/30 (36) kV na jednožilové kabely s izolací XLPE jsou k dispozici na vyžádání.

Příklad objednávky:
Kabel s obvodovou papírovou izolací 6/10 kV, 3 x 150 mm2 na jednožilový kabel s XLPE izolací 6/10 kV, 120 mm2

Objednávka dle tabulky:
17GTM3.1.240 číslo dílu 59854.

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.

Hof, květen 2021
