GTS1 – teplem smrštitelná jednožilová přímá spojka do 42 kV

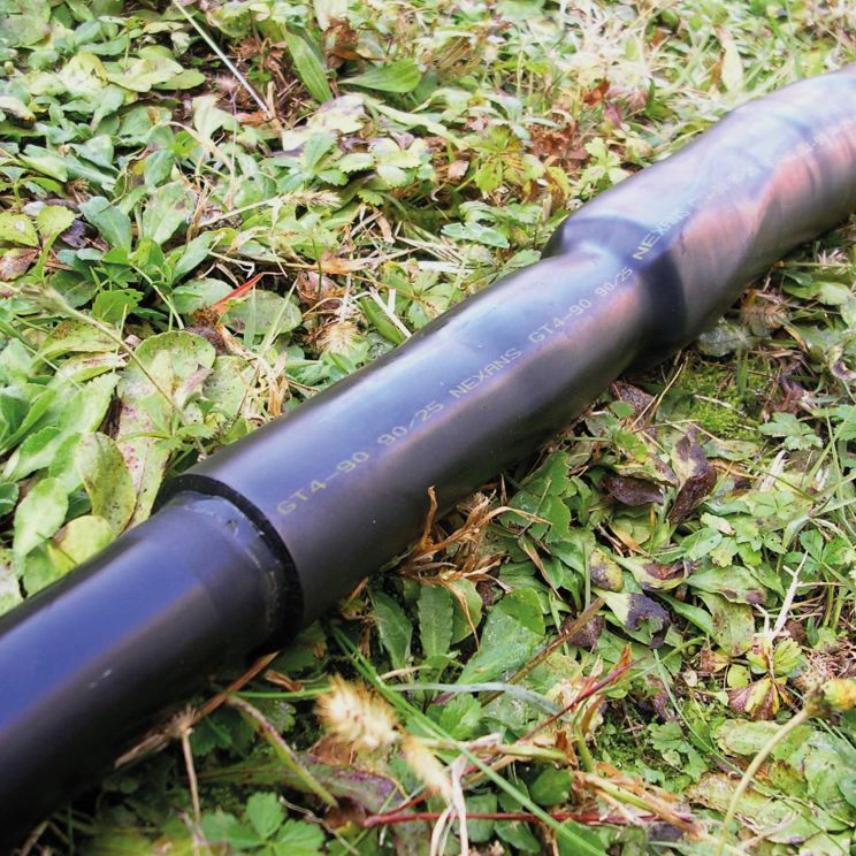

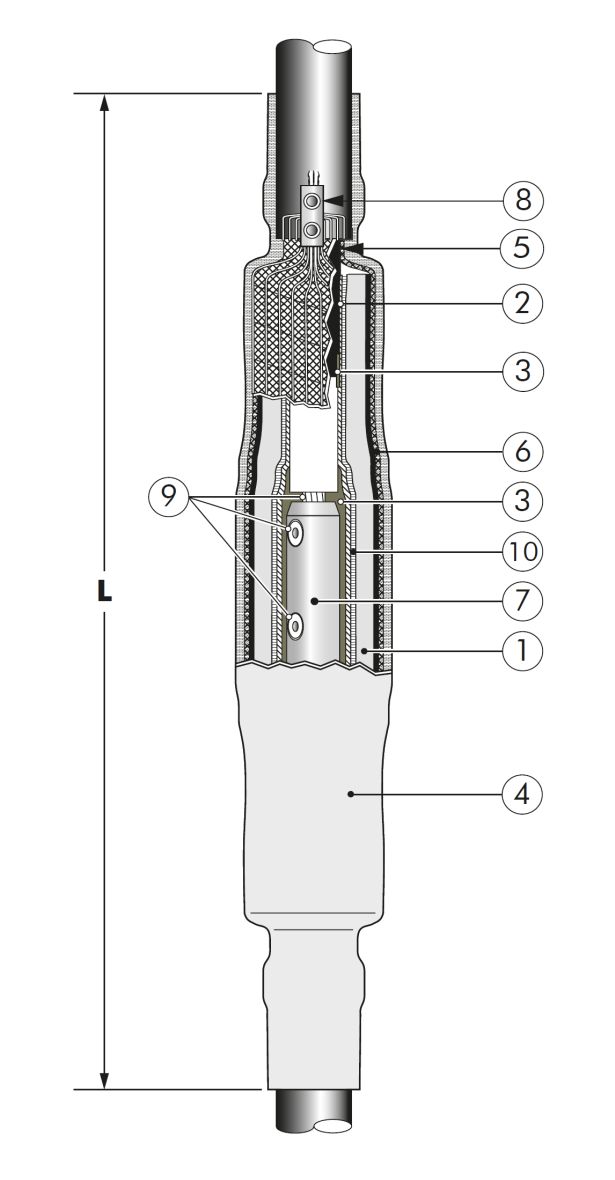

1. Dvojvrstvá trubice
2. Trubice pro řízení pole
3. Mastik pro řízení pole
4. Vrchní ochranná trubice
5. Těsnicí mastik
6. Kontinuita stínění (měděná síťka)
7. Konektor vodiče
8. Konektor drátků stínění (volitelně válcové pružiny)
9. Těsnicí mastik
10. Izolační trubice (pouze pro průřezy >630 mm2, 36GTS1 a 42GTS1)

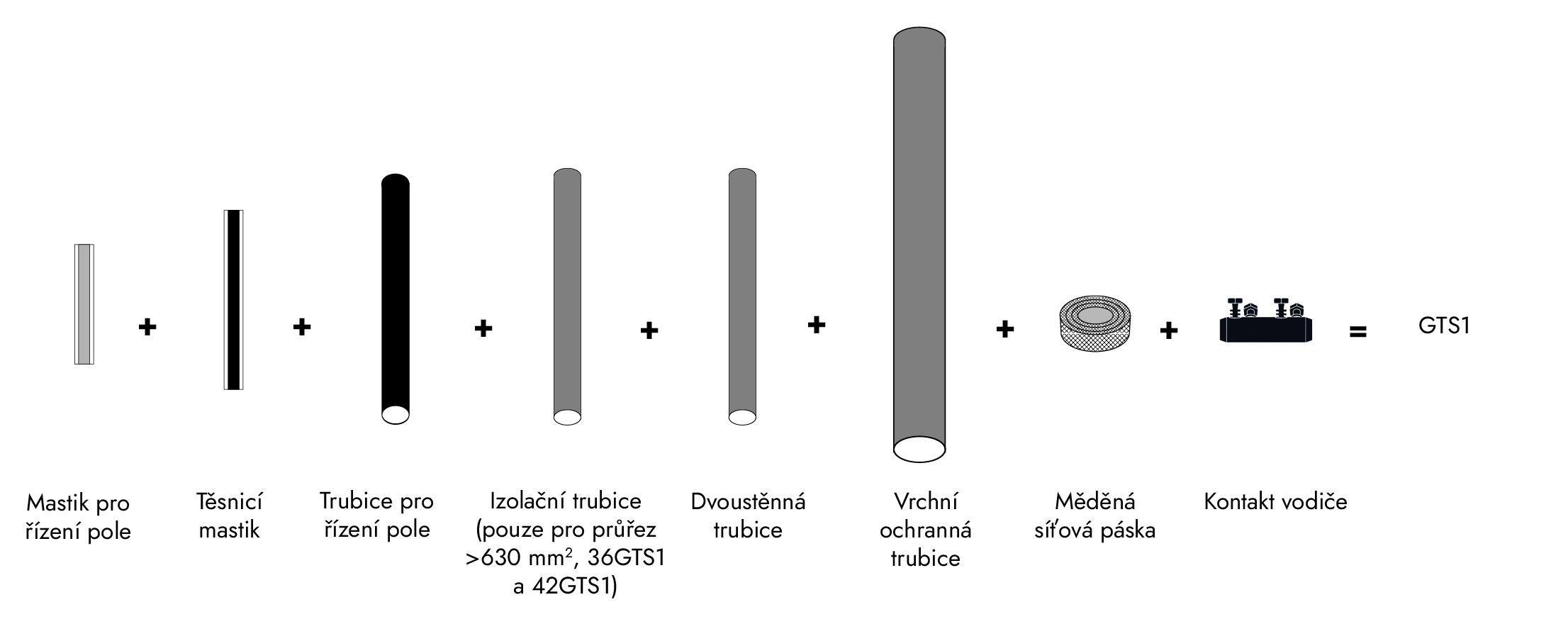

Kompletní sada spojky GTS1 obsahuje následující součásti.

Sada rovněž obsahuje:

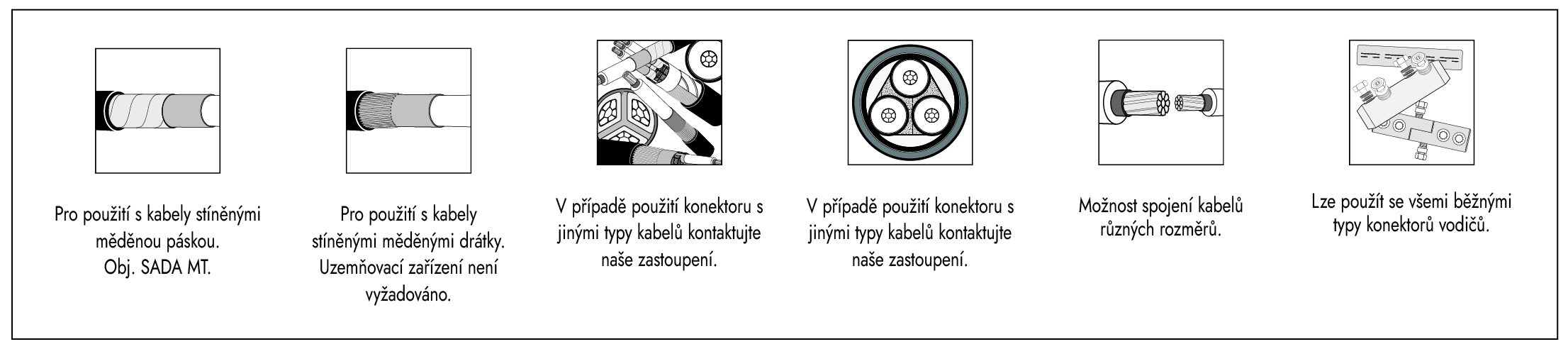

+ mechanický konektor vodiče
+ mechanický konektor drátků stínění
+ montážní návod
+ mastik pro řízení pole
+ utěrky
+ silikonovou vazelínu
+ montážní doplňky

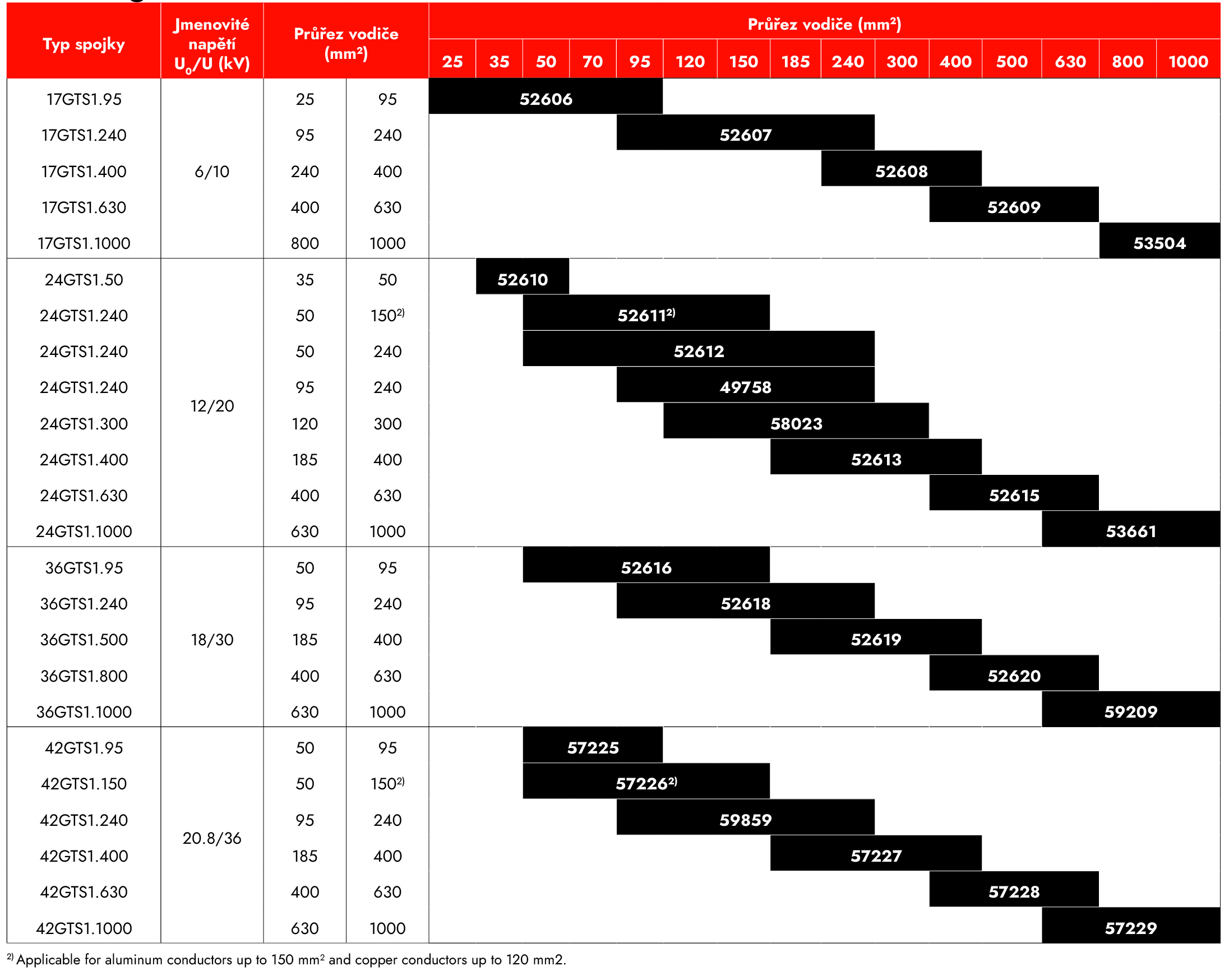

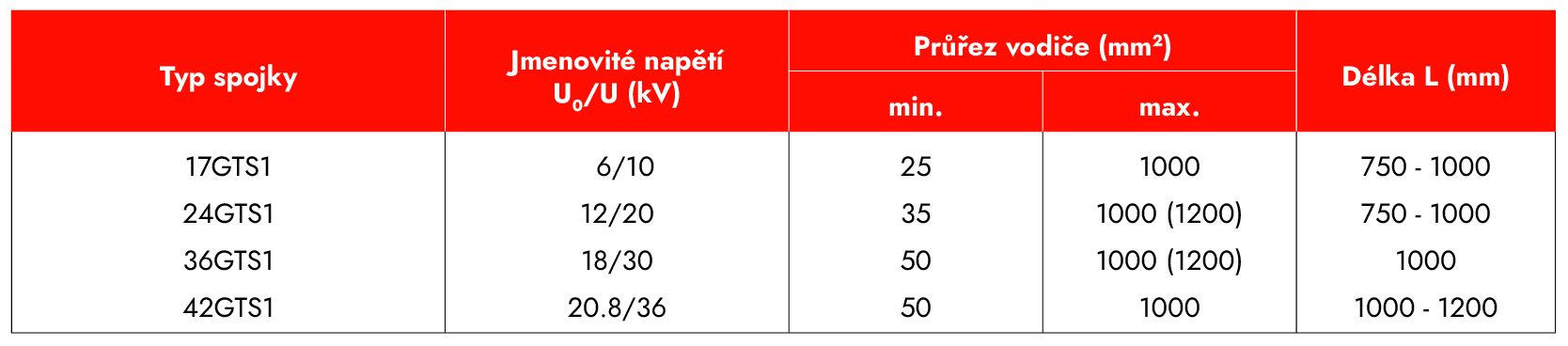

Typ přímé spojky zvolte s ohledem na systémové napětí i průřez vodiče.

Příklad objednávky:
Teplem smrštitelná přímá spojka typu 24GTS1.240 pro XLPE kabel 12/20 kV s průřezem vodiče 50–240 mm2.
Objednací číslo: 52612

Poznámka:
Klasifikace se vztahuje pouze na kabely XLPE s plastovou izolací (rozměry dle normy DIN VDE 0276 620) s vytlačovanou vodivou vrstvou. V případě použití jiných typů kabelů kontaktujte naše obchodní zastoupení.

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.
