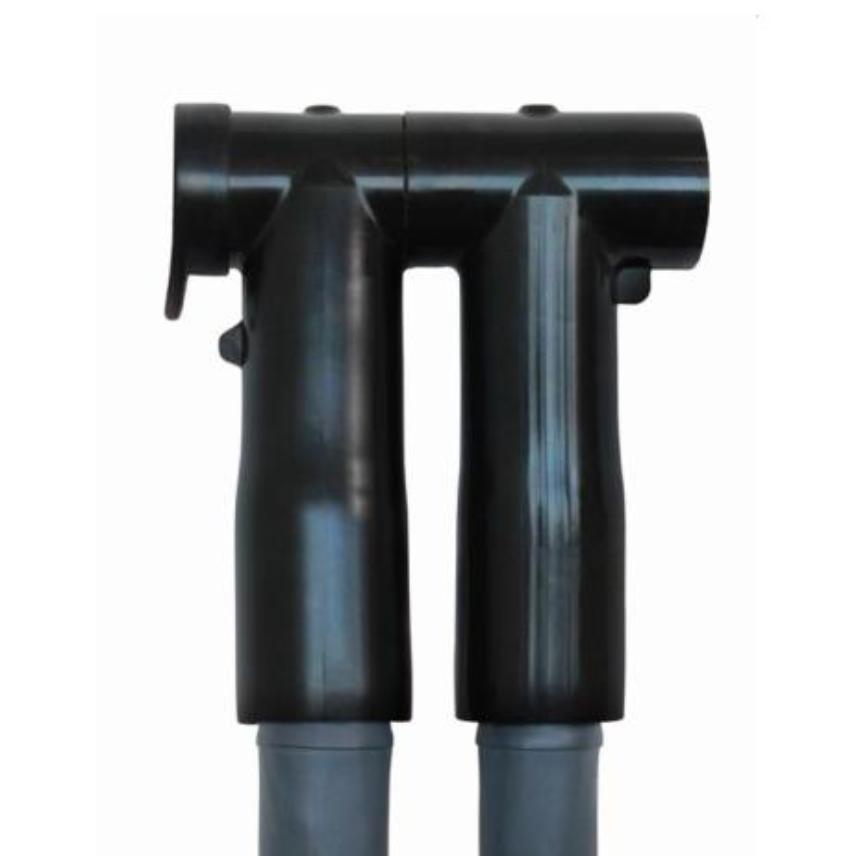

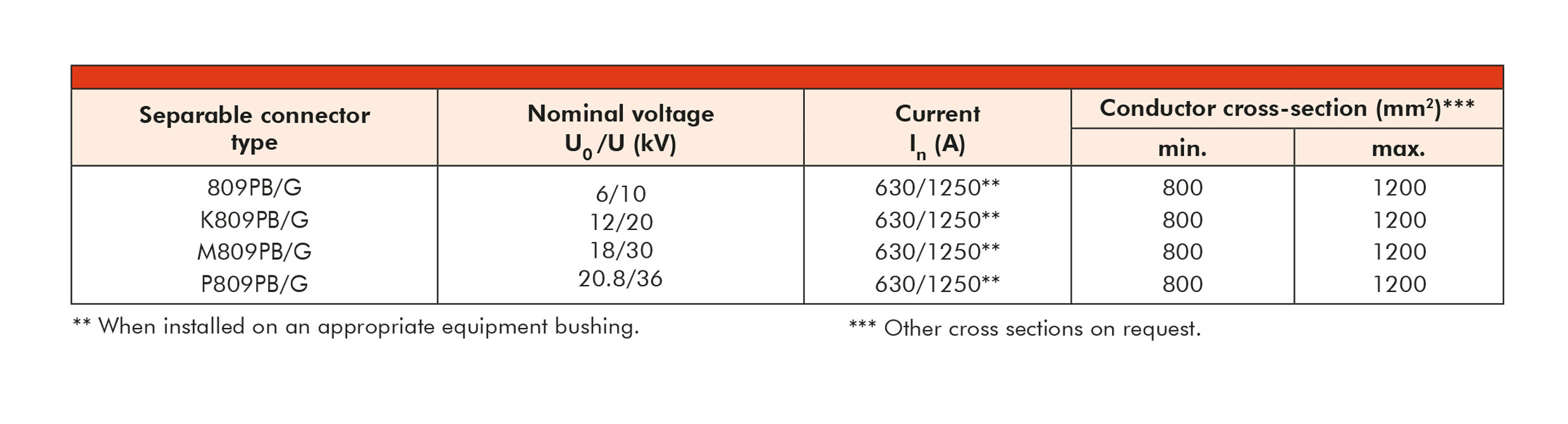

809PB/G – spojovací konektor pro 480TB/G, 484TB/G a 489TB/G, EPDM

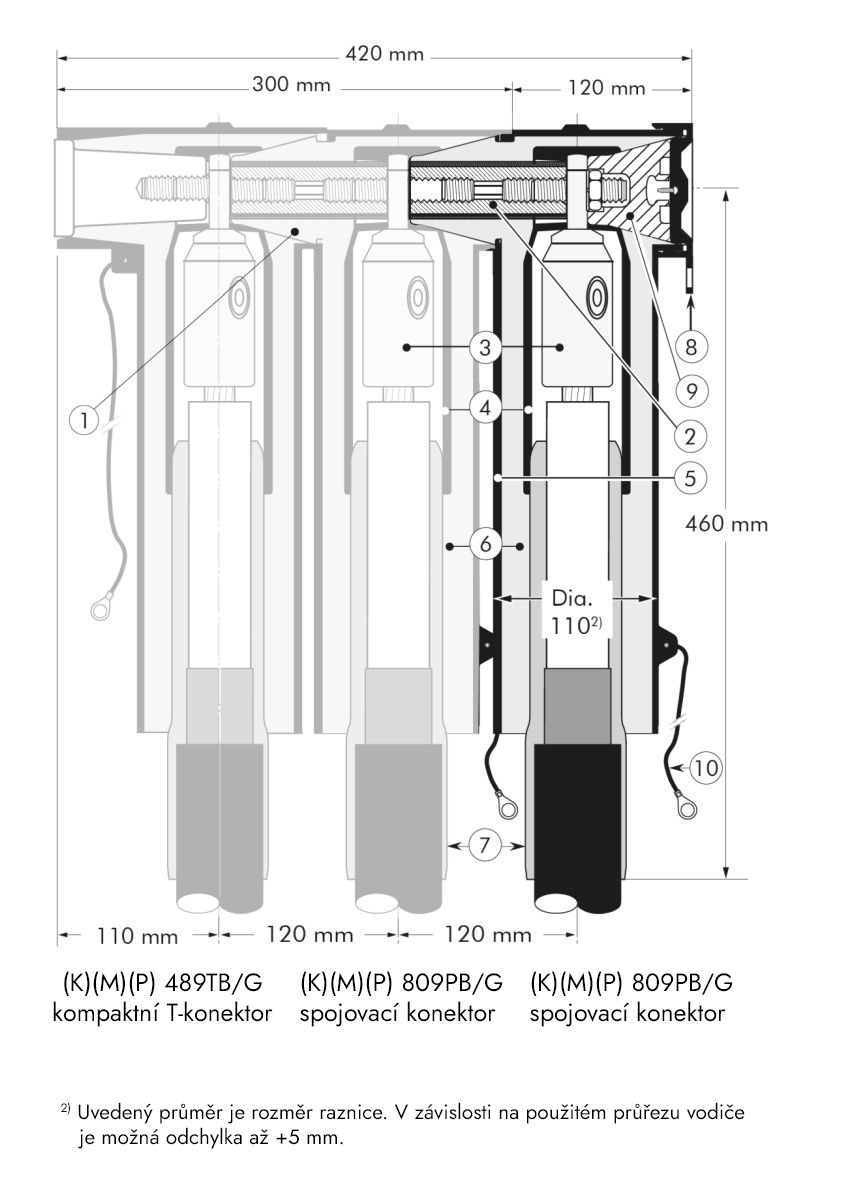

1. Rozhraní přizpůsobeno T-konektorům 480TB/G, 484TB/G a 489TB/G
2. Sběrnice pro 809PB/G
3. Šroubové nebo lisovací kabelové oko
4. Vodivá EPDM vložka
5. Vodivý EPDM plášť
6. Izolační EPDM vrstva vlisovaná mezi vložku a plášť
7. Kabelová redukce
8. Vodivá gumová krytka
9. Základní izolační ucpávka (s měřicím bodem napětí)
10. Uzemňovací vodič

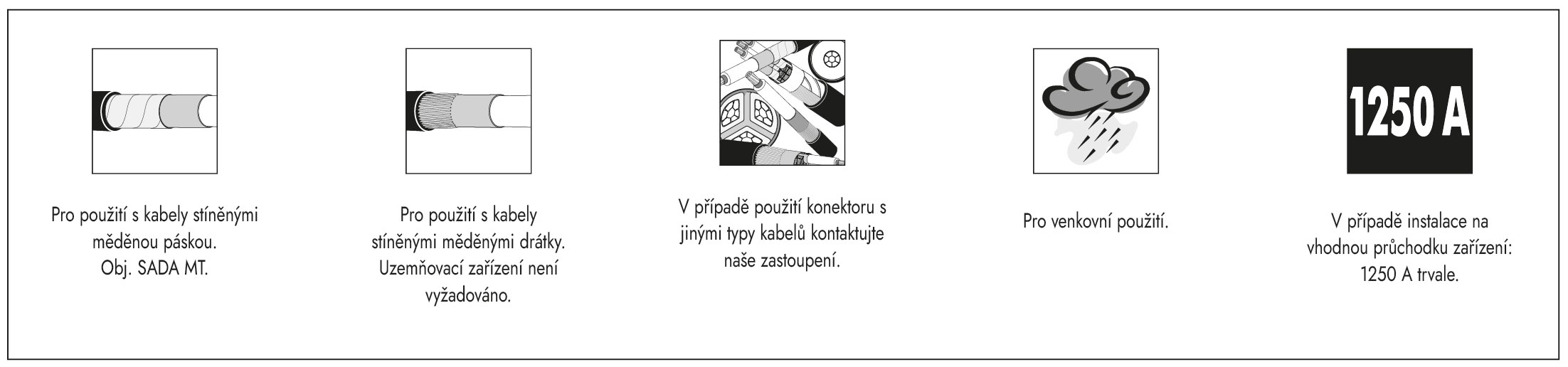

Dělené stínění umožňuje zkoušení vnějšího pláště kabelu bez nutnosti odstranění nebo rozebrání konektoru.

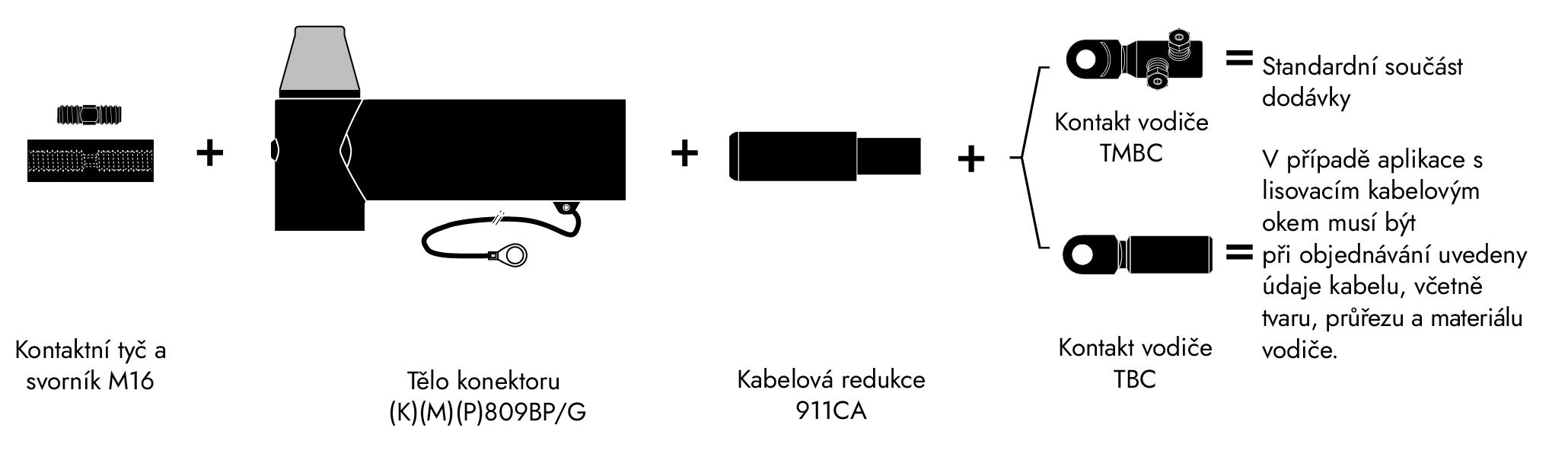

Kompletní sada spojovacího konektoru (K)(M)(P)809PB/G obsahuje 3 kusy následujících součástí.

Sada rovněž obsahuje:

+ montážní návod
+ silikonovou vazelínu
+ utěrky
+ kabelová oka pro drátky stínění

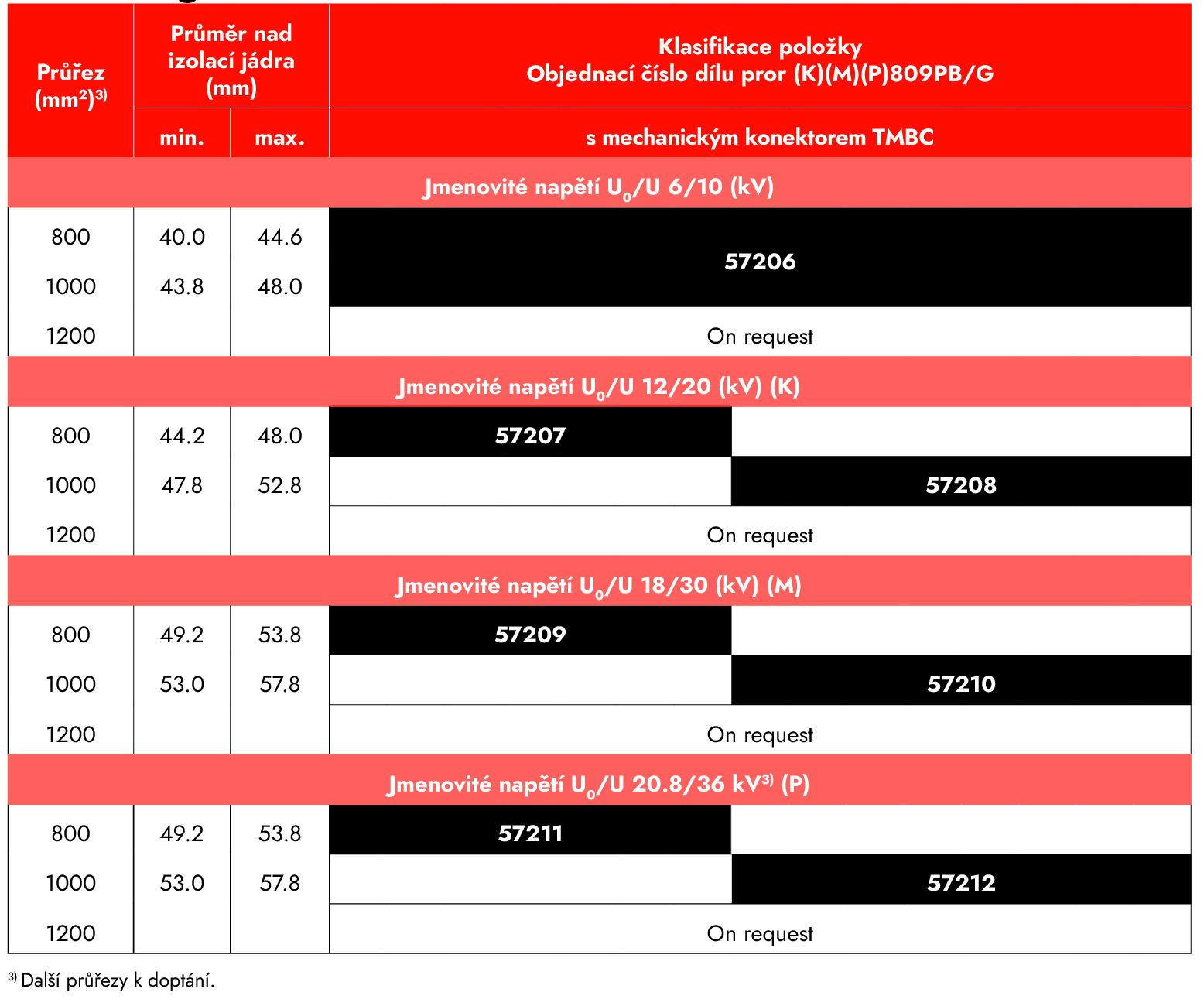

Při objednávání uveďte číslo dílu pro vícerozsahovou aplikaci (viz tabulka).

Příklad objednávky:
1 sada spojovacího konektoru pro 12/20 kV, pro 800 mm² s mechanickým konektorem vodiče. Objednávka dle tabulky: K809PB/G s číslem dílu 57207.

Poznámka:
Klasifikace se vztahuje pouze na kabely XLPE s plastovou izolací (rozměry dle normy DIN VDE 0276 620) s vytlačovanou vodivou vrstvou.

⁴⁾ Vzhledem k tomu, že rozměry kabelů pro napěťovou hladinu 20,8/36 (42) kV ještě nejsou standardizovány, průřezy vodiče a přiřazené průměry nad izolací jádra uvedené v tabulce je třeba považovat za přibližné hodnoty. Při objednávání příslušenství uveďte ověřené průměry nad izolací jádra.

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.

Hof, květen 2021
