800SA – omezovač přepětí pro 480/484/489TB/G, EPDM

1. Vodivá EPDM vložka
2. Vodivý EPDM plášť
3. Izolační EPDM vrstva vlisovaná mezi vložku a plášť
4. Zdířka pro kontaktní tyč
5. Metaloxidové ventilové prvky
6. Ocelová krytka
7. Uzemnění
8. Uzemňovací vodič

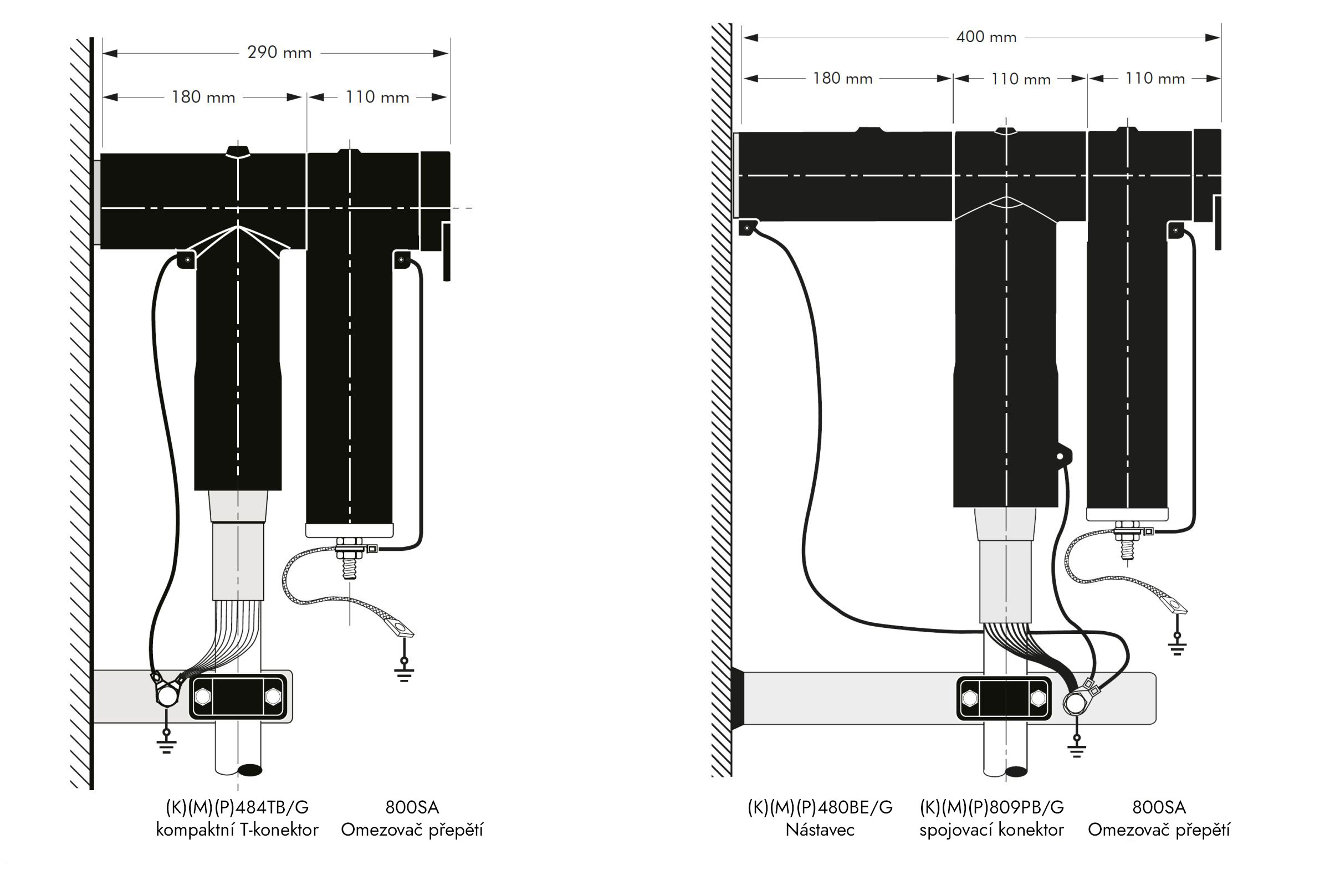

9. Rozhraní navržené pro T-konektory 480TB/G, 484TB/G a 489TB/G, spojovací konektory 800PB/G, 804PB/G a 809PB/G nebo nástavec 480BE/G

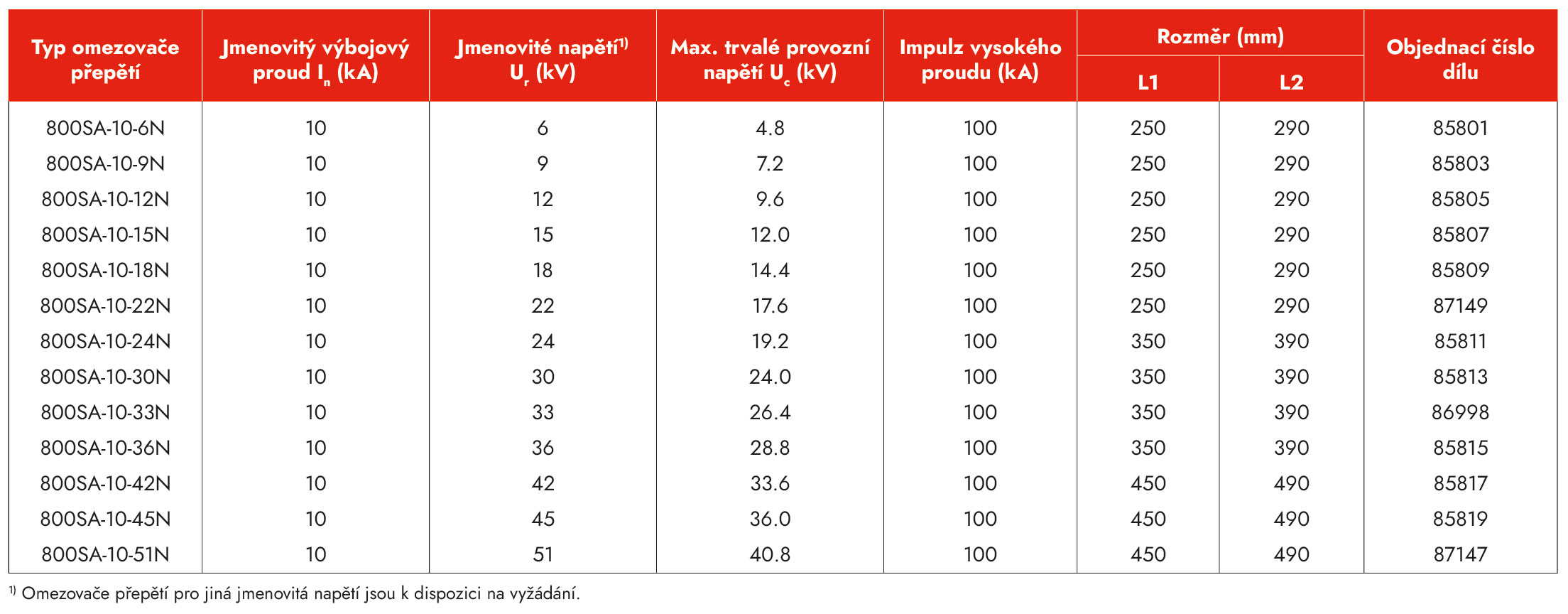

Při objednávání uveďte typ omezovače přepětí (viz tabulka). Každé číslo dílu odpovídá jedné sadě obsahující tři omezovače přepětí.

Příklad objednávky:
Pro max. provozní napětí 24 kV a jmenovitý výbojový proud 10 kA objednávejte dle tabulky: Omezovač přepětí typu 800SA-10-30N s číslem dílu 85813.

Poznámka:
Informace objednávky se vztahují pouze na použití v kompenzovaných, izolovaných sítích s vysokou impedancí.

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.

Hof, květen 2021
