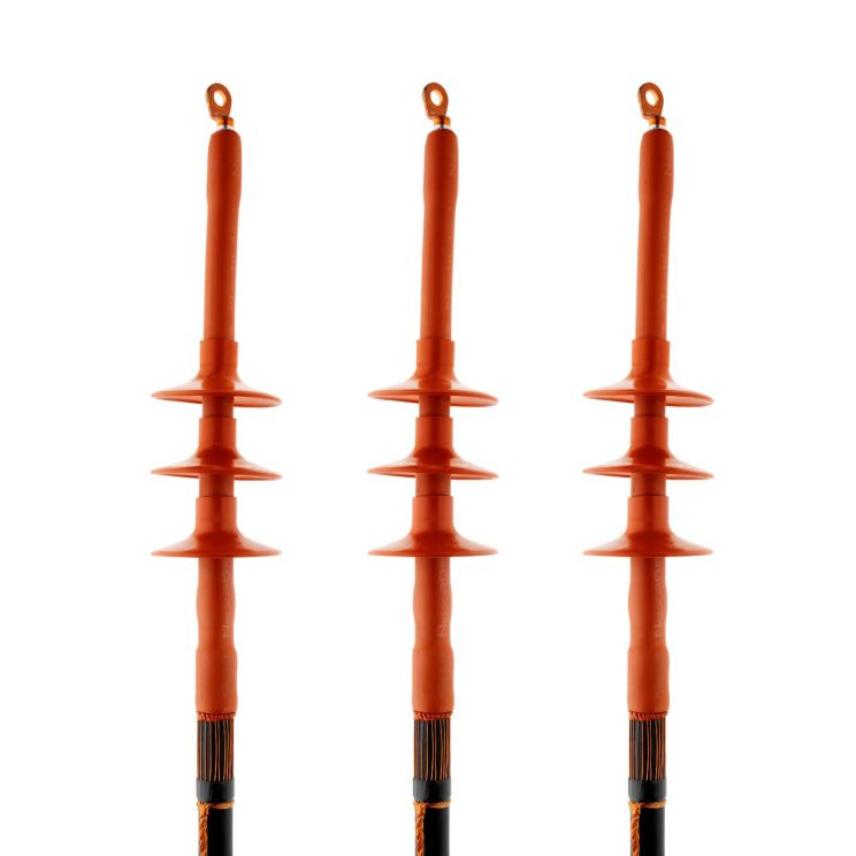

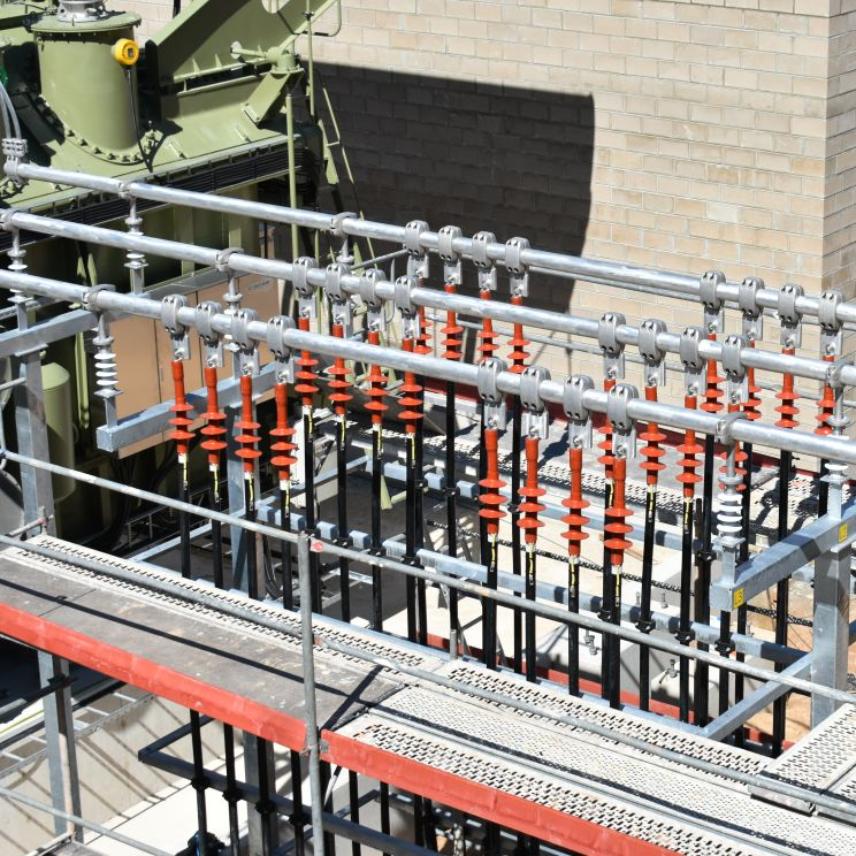

MONOe – Teplem smrštitelná koncovka pro venkovní použití, do 36 kV

MONOe – Teplem smrštitelná koncovka pro venkovní použití pro jednožilový kabel XLPE a více napěťových úrovní, do 36 kV

Přečtěte si více

Datový list PDF

Popis
Zdroje

Kontaktujte nás

Popis

Deskripce

Použití
Teplem smrštitelná koncovka MONOe je určena pro venkovní použití na jednožilových vysokonapěťových kabelech s plastovou izolací a se snadno sloupatelnou vytlačovanou vodivou vrstvou nebo nesloupatelnou vytlačovanou vodivou vrstvou. Je vhodná pro kabely stíněné měděnými drátky nebo měděnou páskou.

Tato kvalitní koncovka pokrývá celé spektrum průřezů jen několika velikostmi na každou úroveň napětí. Vodič lze alternativně spojit s mechanickými nebo lisovacími kabelovými oky. Koncovka je k dostání s dodatečným rozdělovacím příslušenstvím pro třížilové kabely.

Technické vlastnosti
Jednodílné, koextrudované (dvoustěnné) izolační tělo GT12 se skládá z vnitřní trubice pro řízení pole a vnější vrstvy proti plazivým proudům. Lze jej smrštit na připravený kabel v minimálně jednom smršťovacím postupu a vyznačuje se velmi malou stavební délkou.

Elektricky namáhaná místa (např. řez stínění) jsou pokryta mastikem pro řízení pole, který poskytuje dodatečné odlehčení napětí podporující stabilně bezpečný provoz koncovky. Těsnicí mastik (MBA) v oblasti kabelového oka a stínění z měděných drátků zabraňuje možnému pronikání vlhkosti (např. kondenzací).

Specifikace a normy
Koncovka splňuje požadavky normy CENELEC HD 629.1 S2 a IEC 60502-4.

Výkres MONOe

Provedení MONOe

1. Podélně utěsněné mechanické nebo lisovací kabelové oko
2. Těsnicí mastik MBA
3. Koextrudované izolační tělo GT12
4. Sukénky DPA
5. Mastik pro řízení pole OM
6. Mechanické kabelové oko drátků stínění

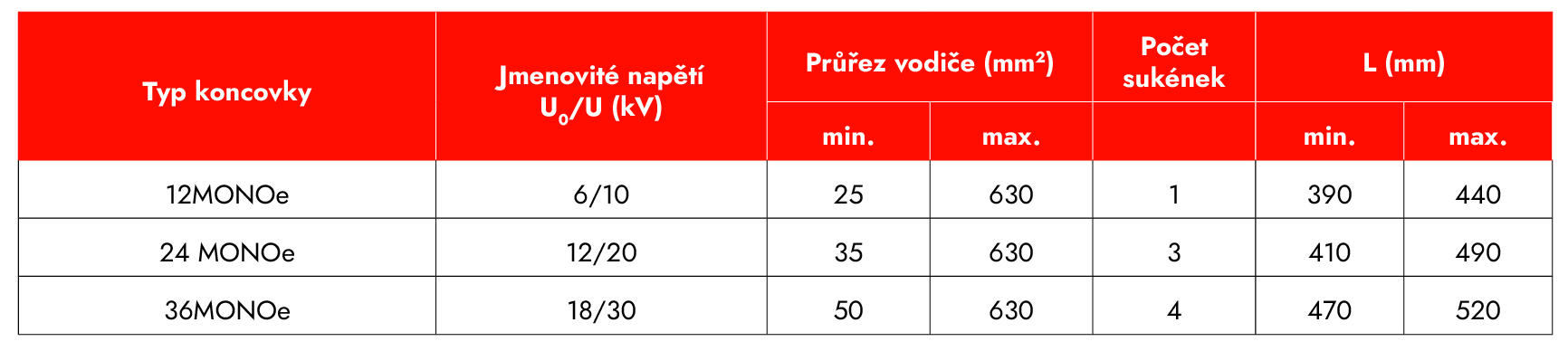

Technické údaje MONOe

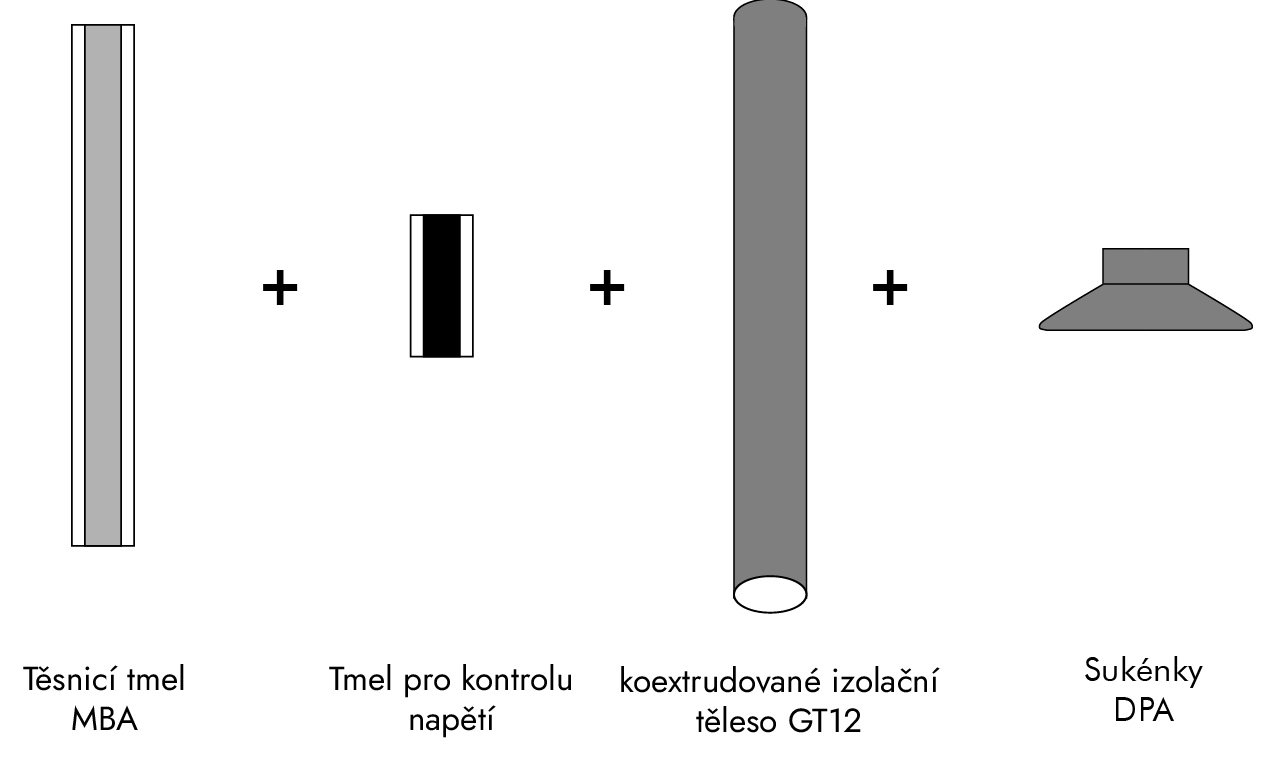

Obsah sady MONOe

Kompletní sada teplem smrštitelné koncovky MONOe obsahuje následující součásti:

Sada rovněž obsahuje:
+ mechanické kabelové oko vodiče
+ mechanické kabelové oko drátků stínění
+ montážní návod
+ utěrky
+ montážní doplňky

Sada MONO3

Pokyny k objednávání MONOe

Zvolte typ teplem smrštitelné koncovky pro venkovní použití odpovídající napětí systému i průřezu vodiče.

Příklad objednávky:
Teplem smrštitelná koncovka pro venkovní použití typ 24MONOe 1.240
pro jednožilový kabel XLPE 12/20 kV
Průřez vodiče 70–240 mm².
Objednací číslo: 50797

Poznámka:
Klasifikace se vztahuje pouze na kabely XLPE s plastovou izolací (rozměry dle normy DIN VDE 0276 620) s vytlačovanou vodivou vrstvou. V případě použití jiných typů kabelů kontaktujte naše obchodní zastoupení.

¹⁾ Koncovky pro další průřezy jsou k dostání na vyžádání.

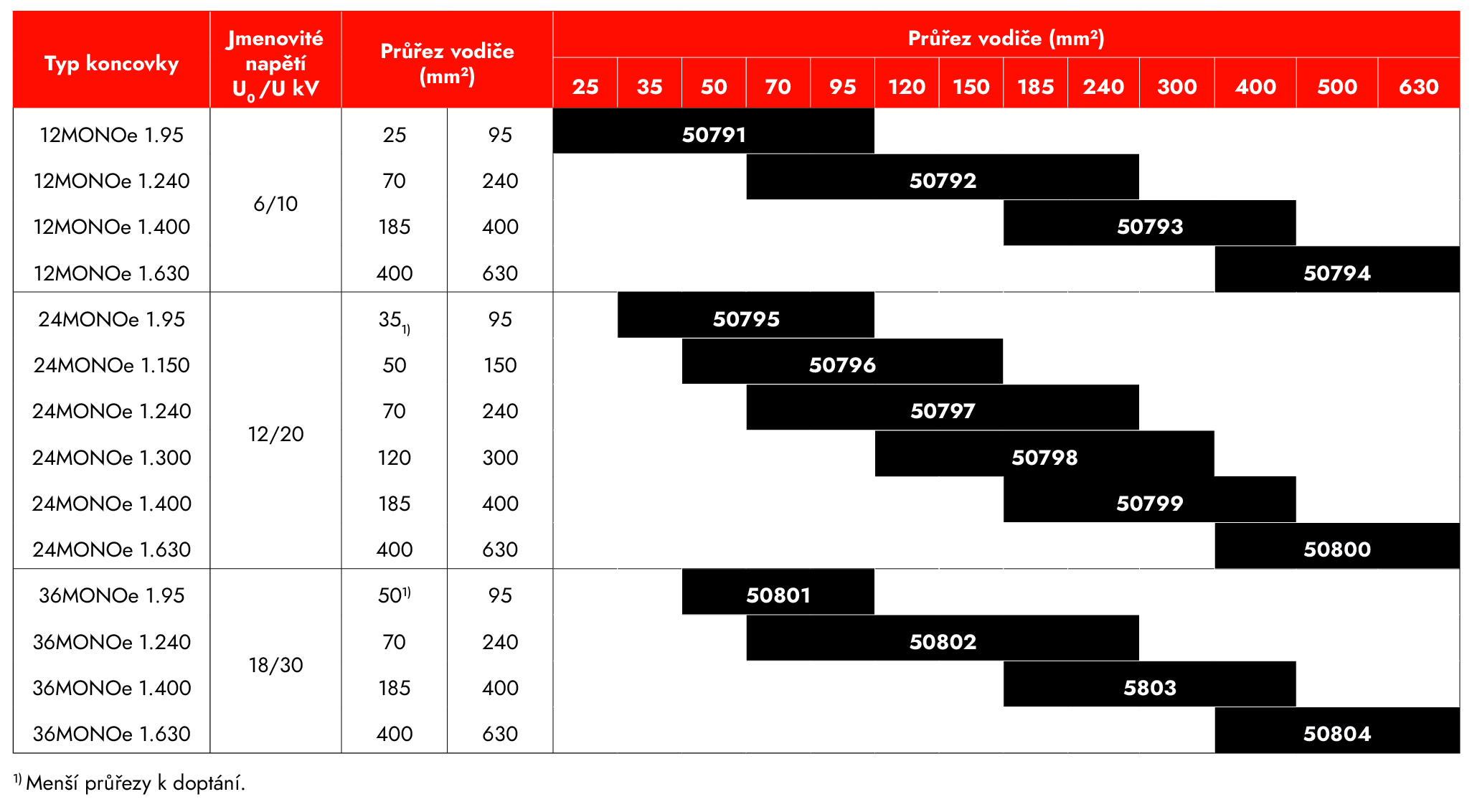

Objednací číslo dílu MONOe

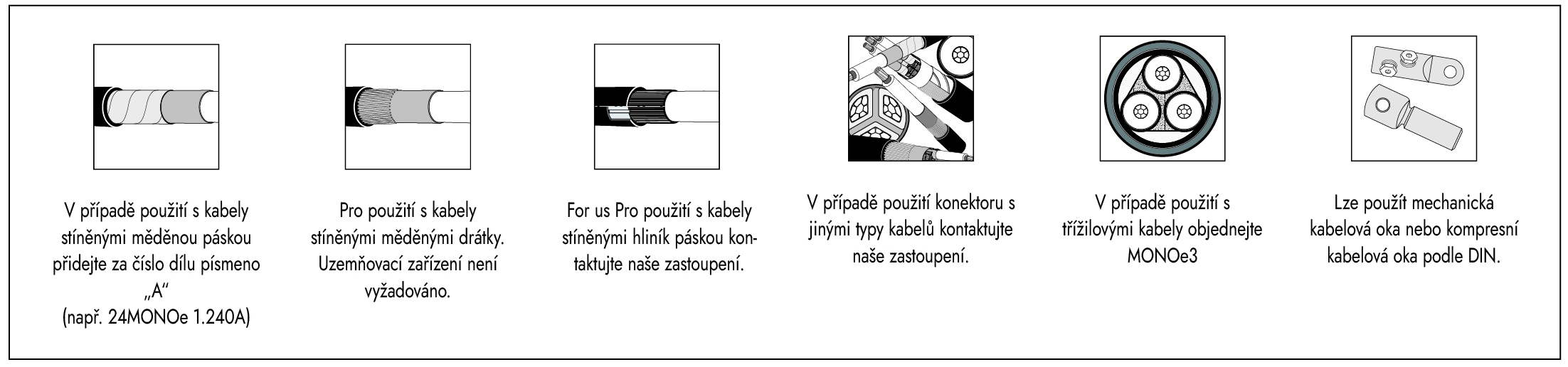

Piktogramy MONOe

Technické pokyny a informace o použití (příslušenství)

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.

Hof, květen 2021
