AFS – Nasouvací koncovka pro venkovní použití, silikonová, do 24 kV

1. Podélně utěsněné mechanické kabelové oko
2. Zabudovaná silikonová trubice jako těsnicí prvek
3. Vysoce flexibilní tělo ze silikonové pryže zajišťující dokonalé přizpůsobení kabelu i při změnách zatížení
4. Integrovaná vodivá pryžová vložka
5. Svorka uzemnění
6. Kabelové oko uzemnění
7. Teplem smrštitelná trubice
8. Teplem smrštitelná rozdělovací hlava

• 3 těla koncovky
• 3 mechanická kabelová oka pro vodič
• 3 mechanická kabelová oka pro drátky stínění
• Montážní návod
• Silikonová vazelína
• Montážní doplňky

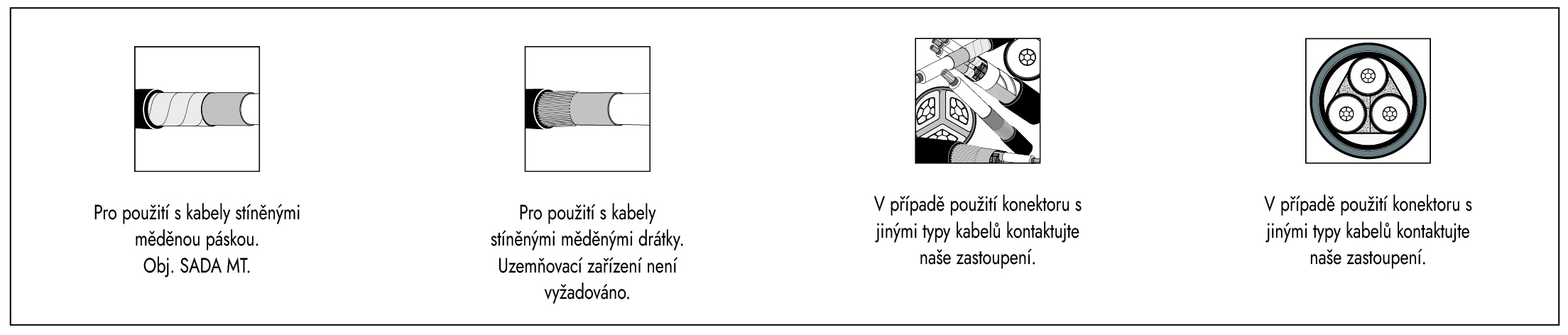

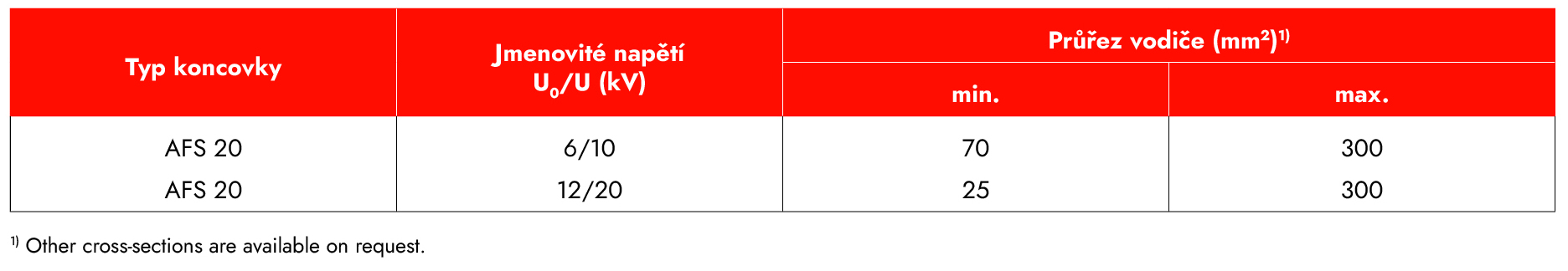

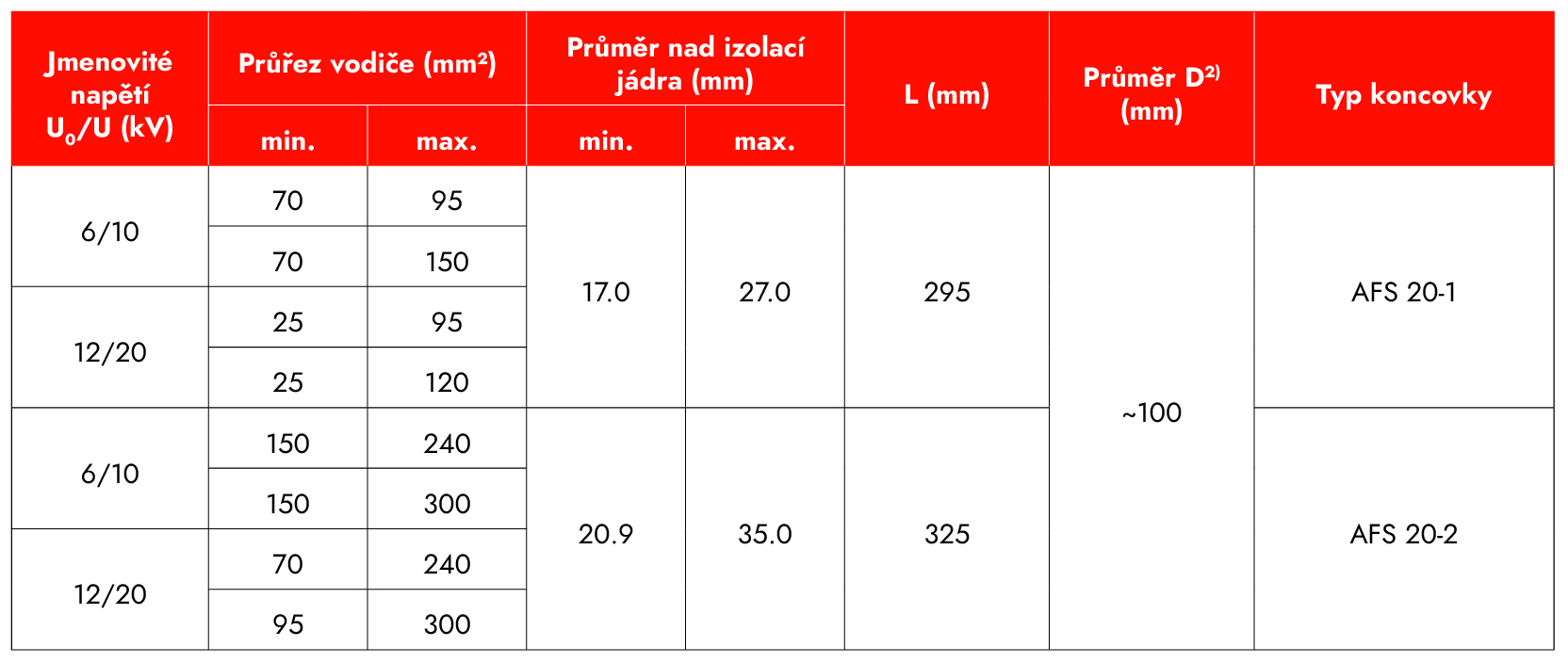

Tabulka 1 – Klasifikace a rozměry
Tabulka 2 – Objednací číslo dílu

Při objednávání uveďte číslo dílu (viz tabulka).

Příklad objednávky:
1 sada AFS 20 pro 12/20 kV, pro 70–240 mm² s mechanickým kabelovým okem (průměr otvoru 13 mm).
Objednávka dle tabulky 2: 1 sada – AFS 20 velikost 2 s číslem dílu 501520.

²⁾ Uvedený průměr je rozměr lisovací formy. V závislosti na použitém průřezu vodiče je možná odchylka až +5 mm.
³⁾ Průřez 25 mm2 dle normy DIN VDE 0276-620 není k dispozici.

Poznámka:
Klasifikace se vztahuje pouze na kabely XLPE s plastovou izolací (rozměry dle normy DIN VDE 0276 620) s vytlačovanou vodivou vrstvou a laněnými vodiči.

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.

Hof, květen 2021
