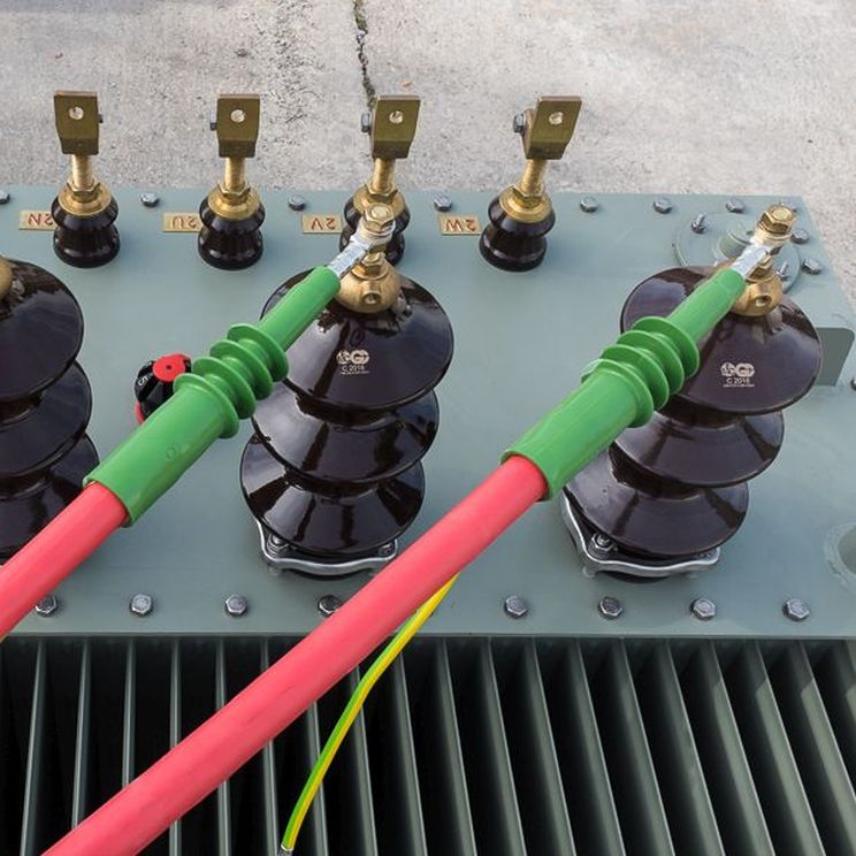

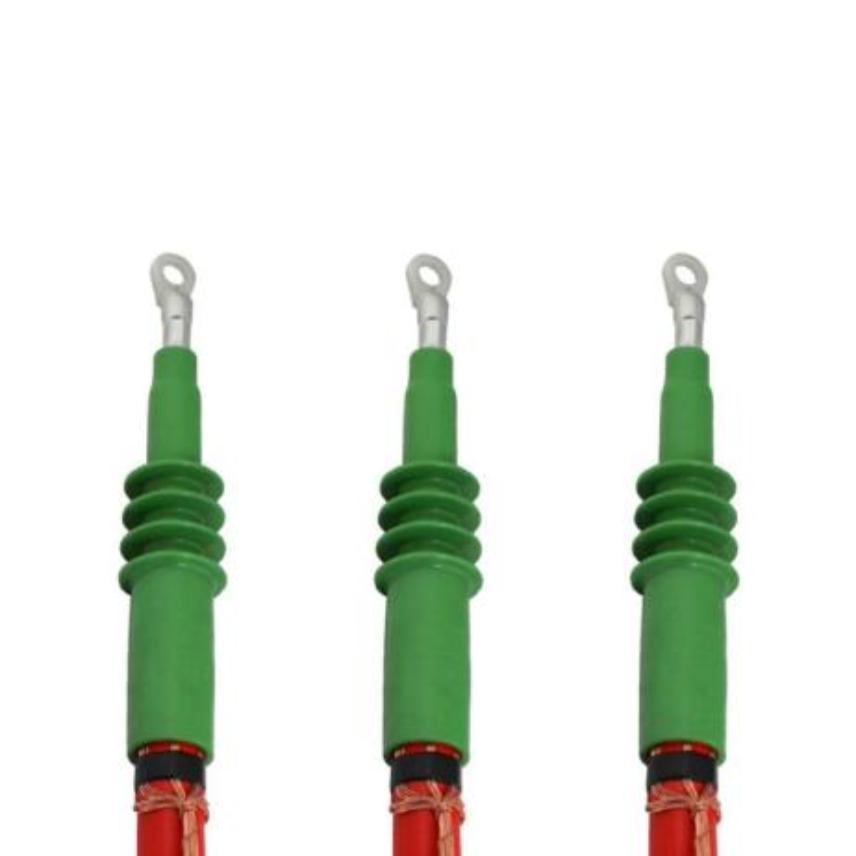

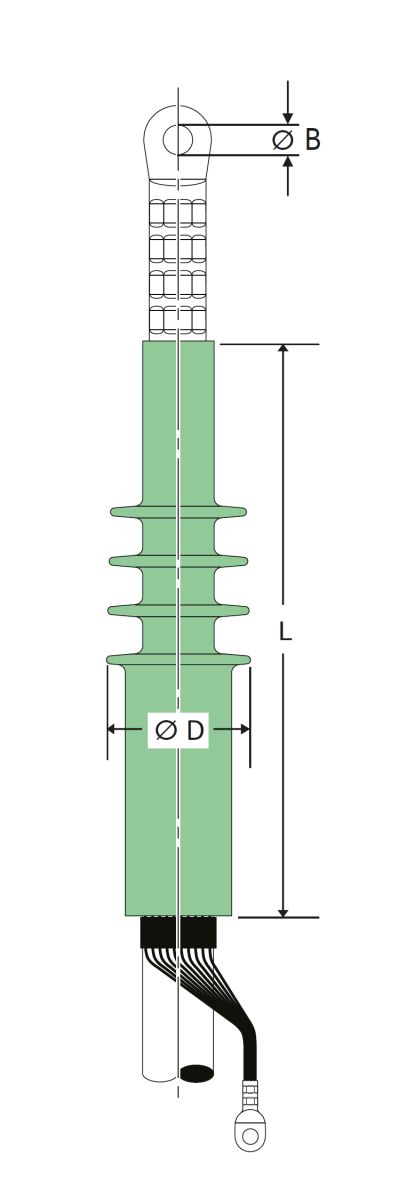

AIP – Nasouvací koncovka pro vnitřní použití, silikonová, do 24 kV

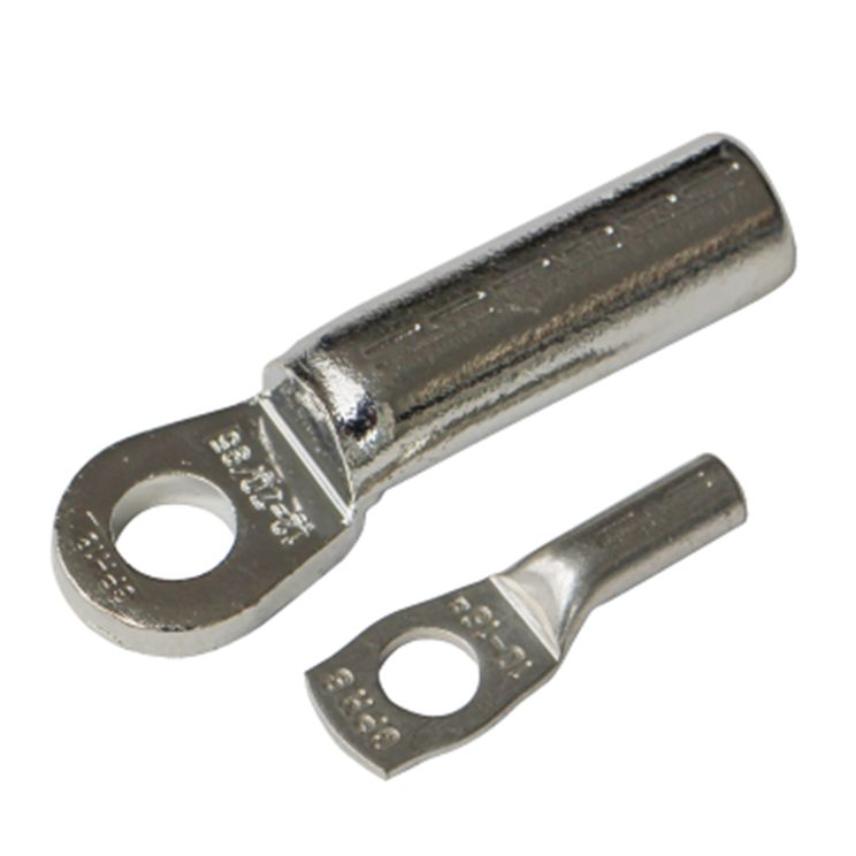

1. Podélně utěsněné lisovací kabelové oko
2. Vysoce flexibilní tělo ze silikonové pryže zajišťující dokonalé přizpůsobení kabelu i při změnách zatížení
3. Integrovaná vodivá pryžová vložka
4. Kabelové oko uzemnění
5. Teplem smrštitelná trubice
6. Teplem smrštitelná rozdělovací hlava

• 3 těla koncovky
• 3 lisovací kabelová oka pro vodič
• 3 lisovací kabelová oka pro drátky stínění
• Montážní návod
• Silikonová vazelína
• Montážní doplňky

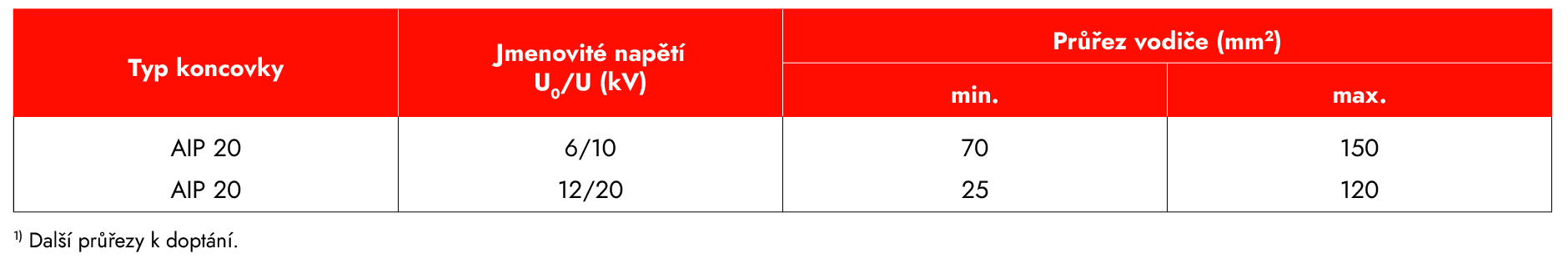

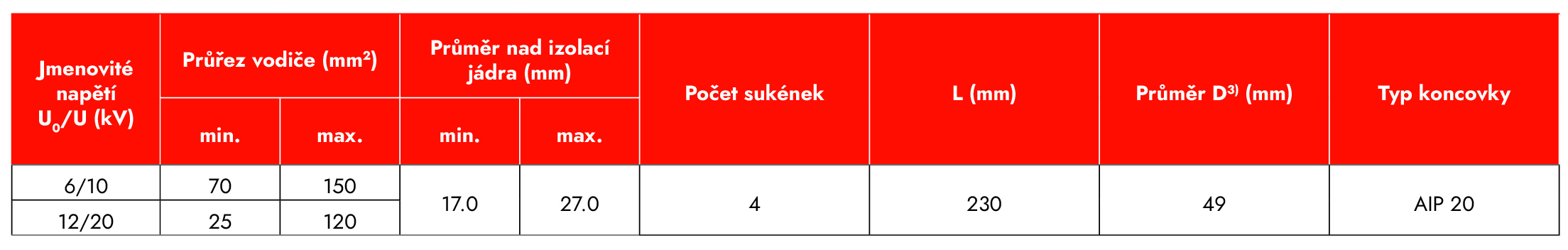

Tabulka 1 – Klasifikace a rozměry AIP

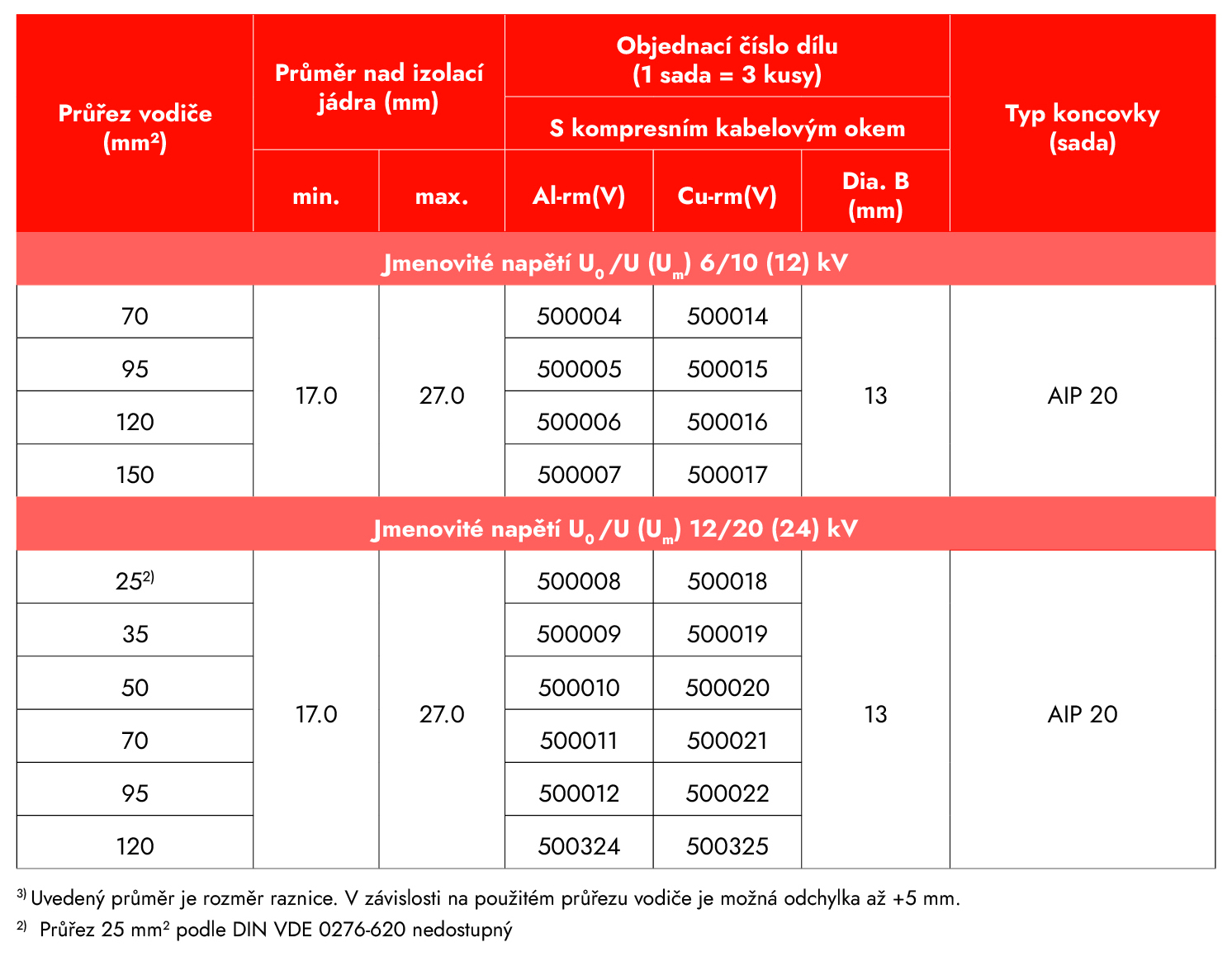

Tabulka 2 – Objednací číslo dílu AIP

Při objednávání uveďte číslo dílu (viz tabulka).

Příklad objednávky:
1 sada AIP 20 pro 12/20 kV, pro 70 mm² s lisovacím kabelovým okem (průměr otvoru 13 mm).
Objednávka dle tabulky 2: 1 sada – AIP 20 s číslem dílu 500011.

Poznámka:

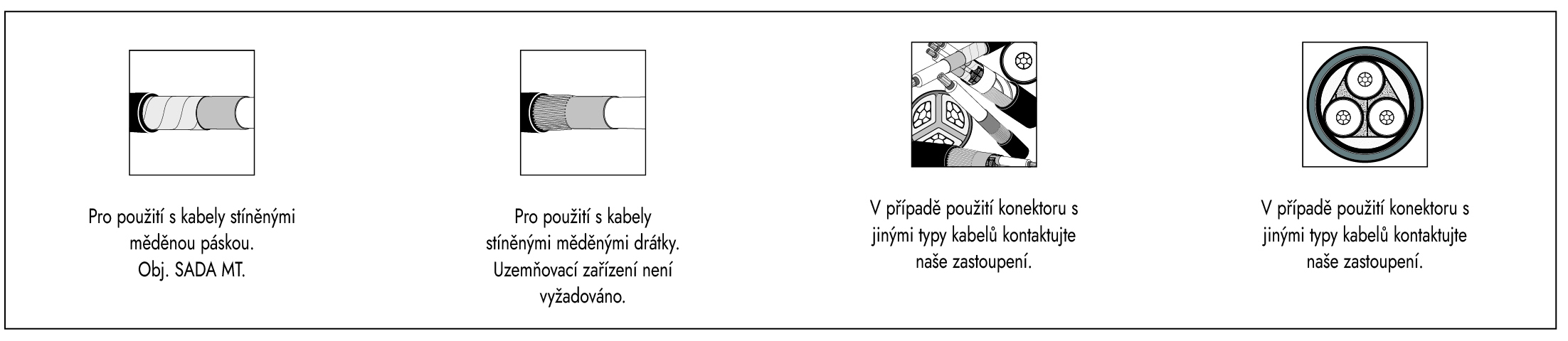

Klasifikace se vztahuje pouze na kabely XLPE s plastovou izolací (rozměry dle normy DIN VDE 0276 620) s vytlačovanou vodivou vrstvou. V případě použití jiných typů kabelů kontaktujte naše obchodní zastoupení.

²⁾ Průřez 25 mm2 dle normy DIN VDE 0276-620 není k dispozici.
³⁾ Uvedený průměr je rozměr lisovací formy. V závislosti na použitém průřezu vodiče je možná odchylka až +5 mm.

Uvedené údaje byly pečlivě určeny, ale nezbavují naše zákazníky povinnosti provést vlastní zkoušky za účelem ověření vhodnosti námi dodaných výrobků pro zamýšlené použití. Vyhrazujeme si právo upravit údaje o vlastnostech a výkonu podle současného stavu technologií. Zpracování a používání výrobků nemůžeme kontrolovat, a proto za ně odpovídáte výhradně vy.

Naše výrobky splňují normy VDE, resp. odpovídají stránkám DIN a doporučením IEC.

Pozor: Před prvním návrhem kontaktujte výrobce.

Výrobky popsané v tomto katalogu jsou určeny k propojování holých jader energetických kabelů (třída 1 a 2) s popisem kulaté plné (RE), kulaté laněné (RM), sektorové plné (SE), sektorové laněné (SM) a kulaté laněné komprimované (RMV) pro teploty vodičů do 90 °C. Všechny výplňové materiály vodičů, jako jsou pásky, příze, prášek apod., je třeba před montáží zcela odstranit. Je nezbytné, aby uživatel provedl kontrolu na základě skutečných rozměrů existujících vodičů. To platí i pro použití vodičů třídy 6 nebo jiných speciálních typů vodičů.

Rázové utahováky musí být schváleny společností Nexans! V závislosti na různých materiálech a typech vodiče se mohou uvedené hodnoty lišit od testovaných hodnot dle IEC 61238-1. Použití jemně laněných vodičů musí být schváleno společností Nexans Power Accessories Germany GmbH.

Naše povinnosti jsou pouze ty, které jsou uvedeny v posledním vydání „Všeobecných podmínek pro dodávku výrobků a služeb elektrotechnického a elektronického průmyslu“. Na vyžádání můžeme poskytnout kopii.

Naše výrobky jsou dodávány převážně v kartonových krabicích. Používáme pouze obalové materiály, které je možné recyklovat vzhledem k nejnovějšímu obalovému systému. Skládací kartonové krabice nepřebíráme zpět. Snažte se objednávat kompletní standardní balení.

Přetisk, a to i částečný, je možný pouze se zvláštním povolením. Vyhrazujeme si právo na změnu nebo úpravu popsaných vlastností. Ilustrace a výkresy mohou představovat pouze přibližný odraz a nejsou rozhodující. Hmotnosti jsou přibližné hodnoty zahrnující kartonový obal. Tento katalog nahrazuje všechna předchozí vydání. Typy nebo verze, které nejsou součástí katalogu, jsou k dispozici na vyžádání.

Hof, květen 2021
